SSL en direct

La clé d'une surface de contrôle exceptionnelle réside dans une vue dégagée sur l'ensemble de votre environnement audio et dans la possibilité de trouver exactement la commande dont vous avez besoin, à portée de main, au moment où vous en avez besoin. L'attention particulière que porte SSL à l'ergonomie et au flux de travail a donné naissance à une disposition intelligente, élégante et confortable. Toutes les fonctions les plus couramment utilisées sont soigneusement disposées de manière à être à portée de main, là où vos mains se posent naturellement sur la console. Le retour visuel est très riche grâce à une utilisation judicieuse de la technologie de changement de couleur, qui ne fatigue pas l'utilisateur lors de longues sessions de travail. La surface de contrôle SSL Live offre une combinaison véritablement intuitive entre écran tactile gestuel et commandes matérielles, ainsi qu'une gamme complète de fonctionnalités innovantes conçues pour rationaliser le flux de travail.

La puissance des consoles SSL Live repose sur notre nouvelle plateforme « Tempest », spécialement conçue pour répondre aux exigences de la production en direct. Nous sommes bien sûr très fiers de notre nouvelle technologie de traitement innovante, mais chez SSL, nous nous concentrons toujours sur ce qui compte vraiment : vous donner les moyens de bien faire votre travail. Live exploite la puissance de Tempest avec une flexibilité judicieuse pour vous permettre d’équilibrer la répartition des ressources entre le traitement du signal et l’architecture de la console, en fonction de chaque projet. Grâce à la flexibilité intrinsèque de notre approche, quelle que soit la configuration choisie, lorsque l’on compare les chiffres, Live vous offre plus d’entrées et de sorties, plus de canaux, de groupes de stems, d’auxiliaires, de VCA et de masters, plus d’outils de traitement et plus de puissance de traitement du signal que de nombreuses consoles bien plus onéreuses.

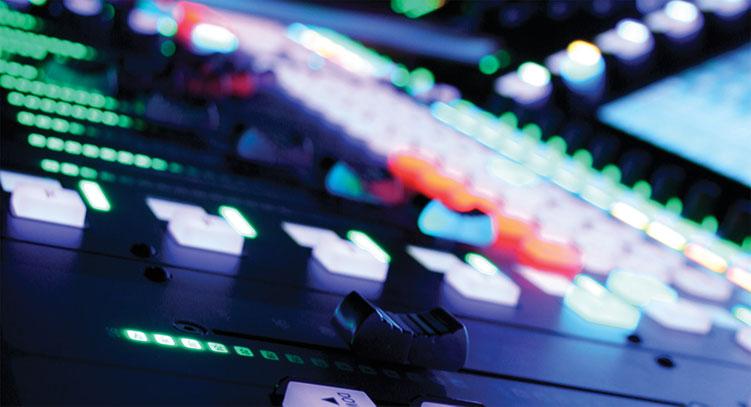

Les consoles de scène sont équipées de Tempest, une nouvelle plateforme audio numérique de quatrième génération spécialement conçue pour répondre aux exigences élevées des environnements de scène. S'appuyant sur plus de 25 ans d'expérience dans le développement de consoles numériques, Tempest est une conception entièrement nouvelle. L'ensemble du code hérité – clé de l'excellence sonore des générations précédentes de consoles numériques SSL – a été réécrit dans les langages logiciels les plus récents. Le moteur de traitement du signal haute capacité au cœur de Tempest utilise la technologie brevetée Optimal Core Processing (OCP) de SSL pour offrir des performances hautement efficaces et fiables avec une latence minimale. Tempest fournit toute la puissance nécessaire pour doter Live de l'architecture de mixage, de la puissance de traitement et de la connectivité requises pour gérer des événements de grande envergure. Le moteur de traitement du signal SSL Live est entièrement intégré à la surface de contrôle.

La console SSL Live s'appuie sur des décennies d'expérience en matière de conception pour répondre aux exigences spécifiques de la production sonore en direct. Il en résulte un design épuré, à la fois intuitif et ergonomique, doté d'une série de fonctionnalités uniques qui permettent à l'opérateur de garder le contrôle total à tout moment. Le système vous permet de choisir votre propre équilibre entre l'écran tactile et les commandes physiques pour travailler comme vous le souhaitez.

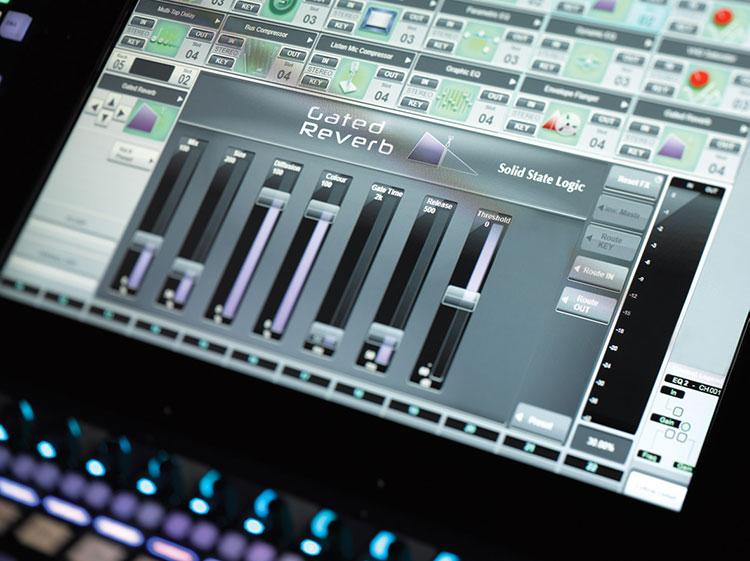

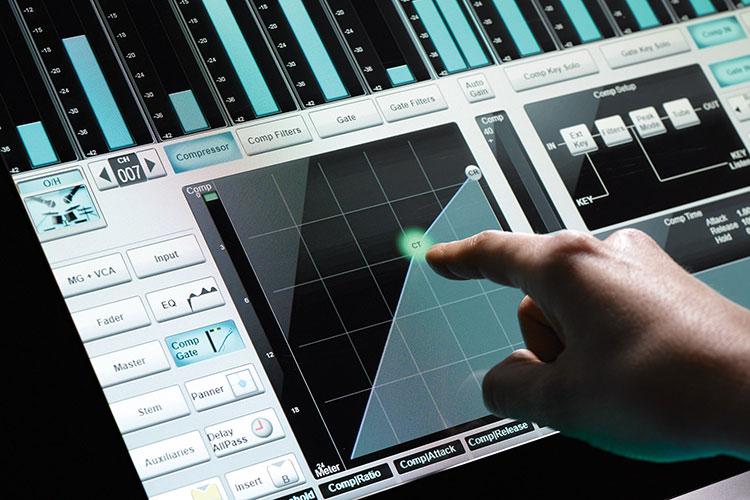

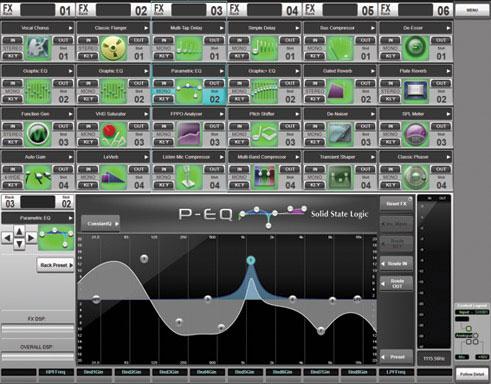

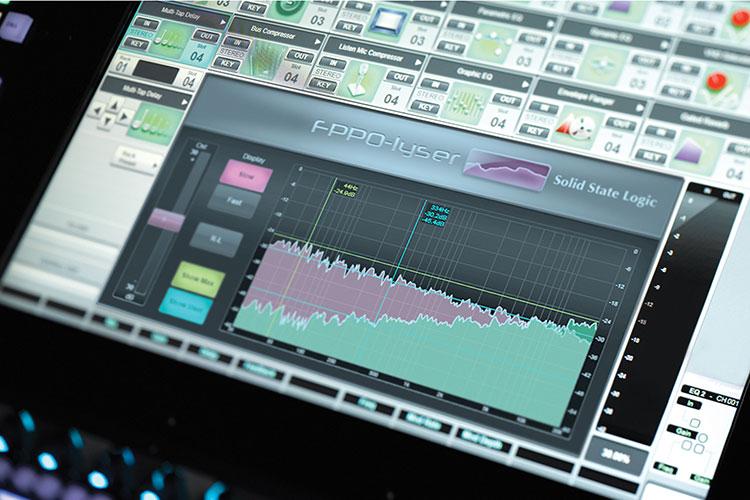

Un écran multitactile de 19 pouces, ultra-lumineux et haute résolution, constitue le cœur de la console. Il permet de configurer le système et les E/S, de créer des dispositions de surface à l'aide du gestionnaire de couches, d'accéder à l'interface d'automatisation et au rack d'effets, ainsi que d'afficher deux vues différentes de votre projet : la vue des canaux et la vue d'ensemble de la console.

La vue « Channel View » offre un aperçu clair et organisé de manière logique, ainsi qu'une interface permettant d'accéder à des informations détaillées sur chaque canal. Cette interface graphique correspond aux faders de la section « Fader Tile » et permet d'accéder par simple effleurement à toutes les fonctions de routage. Les écrans SSL Eyeconix garantissent une identification immédiate des canaux. Les indicateurs de niveau peuvent être agrandis pour offrir une vue d'ensemble. Un double tap sur un canal individuel ouvre une interface graphique détaillée qui permet une configuration intuitive et un contrôle multi-gestes pour un menu d'opérations comprenant : les affectations de routage, les VCA, les auxiliaires, les groupes de stems, l'égalisation, la dynamique, le filtre passe-tout et le panoramique. Live permet de modifier à la volée l'ordre de traitement des chemins et l'architecture des bus grâce à de simples actions de glisser-déposer.

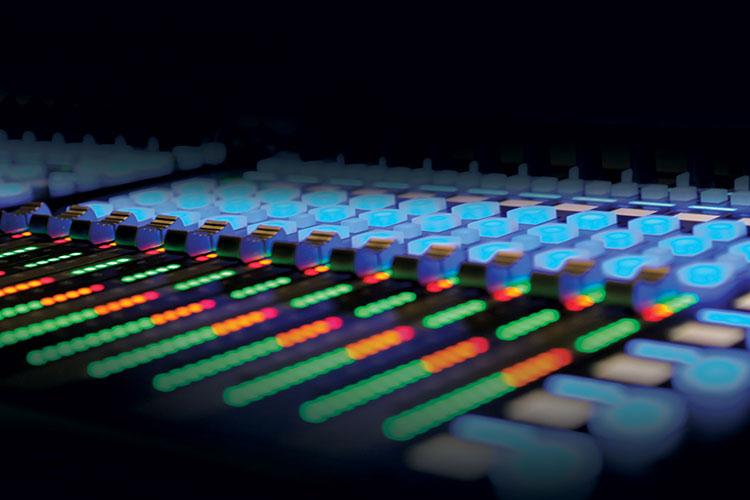

Les repères visuels que l'opérateur reçoit depuis une console sont essentiels, et Live utilise les couleurs à merveille. Au sein des rangées de faders, une seule et large bande LED permet d'identifier et d'organiser le type de chemin de signal (VCA, Aux, etc.) ou le groupe d'instruments (batterie, voix, etc.) assigné au fader. Les couleurs utilisées peuvent être librement définies par l'opérateur. Les commandes conçues pour l'édition des paramètres (niveaux d'envoi auxiliaire, paramètres d'égalisation et d'effets, etc.) à l'écran et dans les Quick Controls utilisent également un code couleur définissable par l'utilisateur. Les sélections effectuées sur les écrans tactiles et les différents ensembles de commandes matérielles d'édition peuvent être configurées pour se synchroniser en permanence.

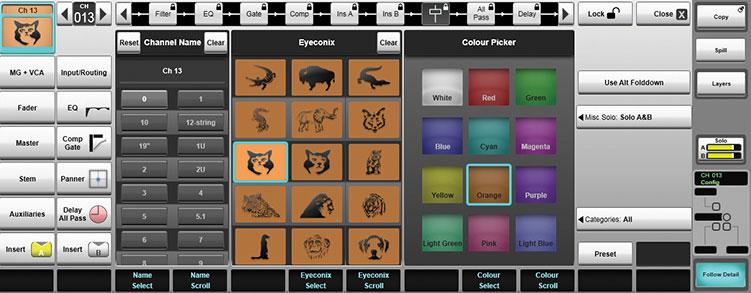

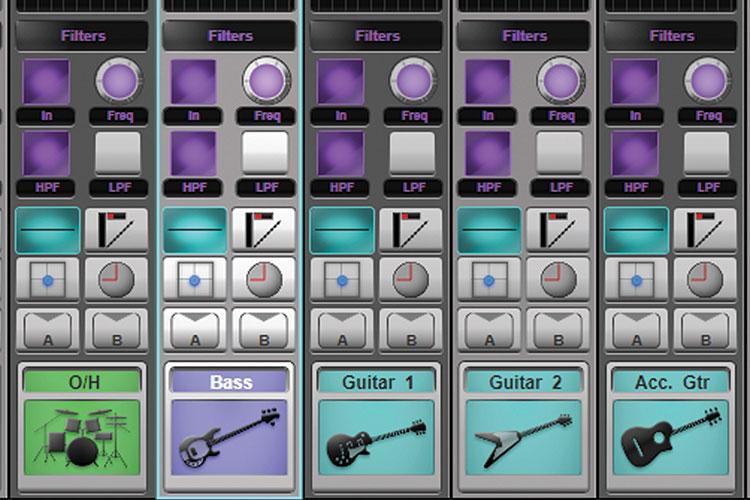

Sur une console équipée de banques et d'une fonction de sélection par page, la rapidité d'identification des canaux peut faire la différence entre l'embarras et l'excellence. L'écran Eyeconix exclusif de SSL permet d'afficher des images bitmap pour chaque canal, ce qui réduit considérablement le temps nécessaire pour identifier et accéder aux commandes souhaitées.

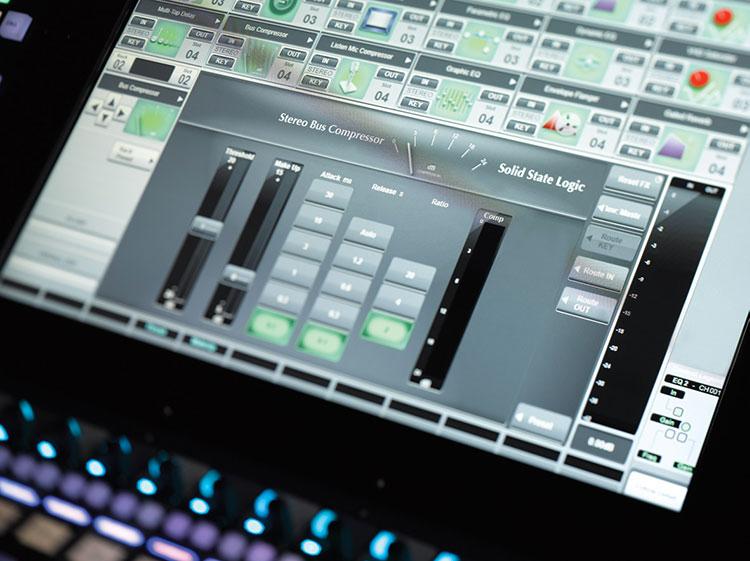

L'architecture des canaux SSL Live est facile à configurer et extrêmement flexible. Chaque canal dispose de sa propre puissance de traitement dédiée et peut être utilisé en mode « full » avec un traitement complet, ou en mode « dry » pour consommer moins de puissance de traitement. Les canaux « Full » disposent d’un ensemble inégalé d’outils de traitement comprenant des filtres passe-haut et passe-bas, un égaliseur paramétrique à quatre bandes qui reproduit le légendaire caractère sonore SSL (commutable entre Legacy et Q constant), un compresseur avec un nouvel effet « chaleur » à lampes, un expandeur/gate, un délai, un panoramique et un filtre passe-tout. Il y a deux points d’insertion. Les canaux « dry » ne disposent d’aucun outil de traitement, possèdent deux inserts et consomment moins de puissance de traitement. Le panneau de configuration des canaux sur l’écran tactile rend la configuration et le routage rapides et intuitifs. Les canaux peuvent être mono, stéréo, LCR, 4.0 ou 5.1 et offrent des options de repli configurables.

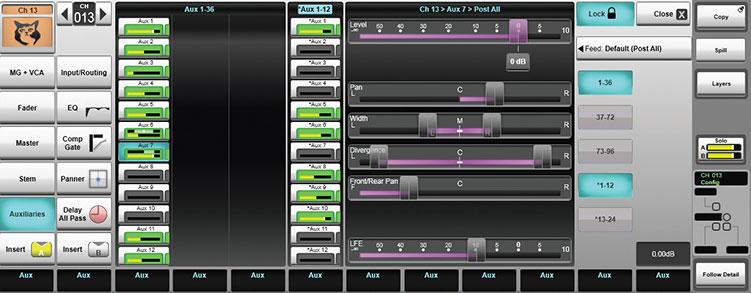

Les consoles SSL Live introduisent un nouveau type de chemin de signal que l'on ne retrouve pas sur les autres consoles de live, que nous appelons le « Stem Group ». Il fonctionne de manière similaire à un sous-groupe traditionnel, mais un Stem Group dispose d'un ensemble de fonctionnalités étendu qui le rend extrêmement puissant. Un Stem Group est un type unique de bus de mixage hybride qui reprend les fonctions clés d'un sous-groupe, d'une entrée, d'une auxiliaire et d'une matrice pour les regrouper en un seul outil extrêmement puissant. Les Stem Groups offrent des options de routage incroyablement flexibles au sein du moteur de mixage, que l'on ne retrouve sur aucune autre console de live. Comme tous les autres types de chemins, ils peuvent être configurés en mono, stéréo, LCR, 4.0 ou 5.1. Des versions « full » et « dry » sont disponibles. Les Stem Groups offrent des façons véritablement nouvelles et puissantes d'envisager le mixage et proposent des solutions flexibles pour gérer votre environnement créatif.

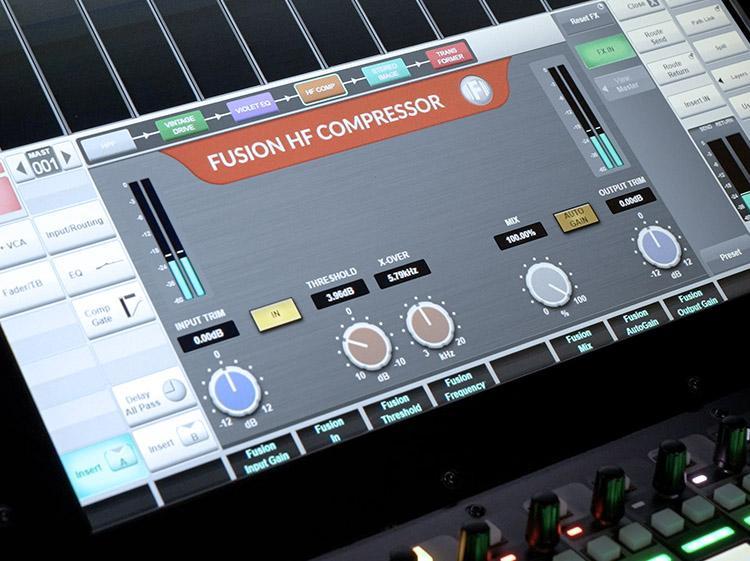

Une fonctionnalité exclusive à Live est la possibilité de modifier en temps réel l'ordre des blocs de traitement du chemin du signal pour les canaux, les groupes de stems, les masters, etc. Une interface utilisateur simple, basée sur le glissement des blocs, accessible depuis l'écran tactile principal, permet de faire glisser et de déposer les éléments à n'importe quel endroit du chemin du signal, offrant ainsi une flexibilité totale.

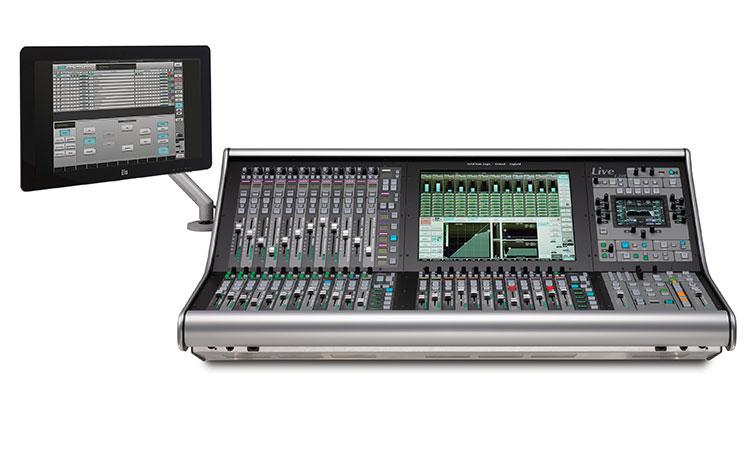

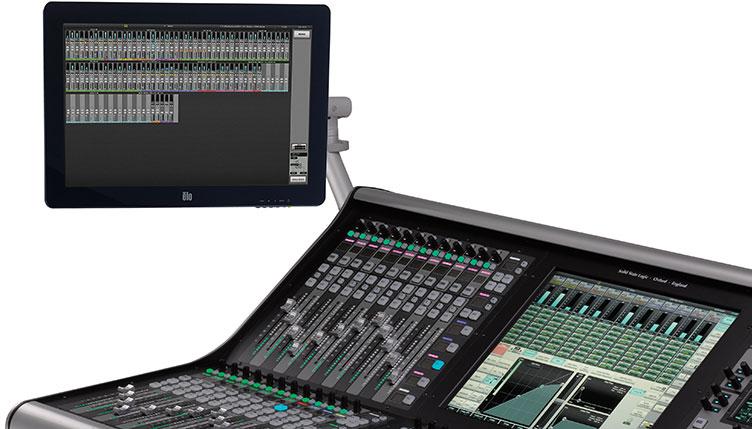

Les bras articulés peuvent être installés d'un côté ou des deux côtés de la console. Ces bras peuvent être configurés comme supports d'écran ou comme plateaux pour ordinateur portable ou accessoires. Des écrans externes peuvent être connectés directement à la console pour afficher l'écran « Aperçu de la console » ou l'écran « Automatisation ». Il est également possible d'installer des écrans connectés à des PC externes équipés du logiciel SOLSA.

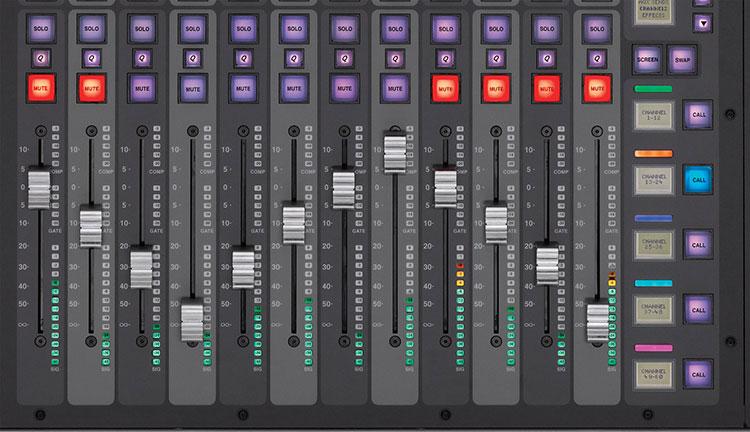

Les Fader Tiles sont librement configurables pour contrôler n'importe quel chemin de signal, grâce à un code couleur clair et distinctif. Les utilisateurs peuvent disposer les types de canaux/chemins sur la console de manière à s'adapter précisément à leur propre flux de travail. Les Fader Tiles sont indépendantes. Chaque Tile comporte 12 bandes de faders, avec cinq couches de cinq banques, offrant jusqu'à 25 banques de 12 faders par Tile. Des touches de couche et de banque, dotées d'écrans LCD, permettent une navigation rapide entre les couches et les banques. Chaque bande comprend un fader motorisé tactile de 100 mm, des boutons Solo, Mute, Query et Select, un écran LCD individuel et un ensemble de commandes rapides. À côté de chaque fader de canal se trouvent un indicateur de niveau à 14 segments ainsi que des indicateurs séparés pour la porte et la compression. Une série de boutons de menu permet de sélectionner divers aspects des fonctionnalités de la Tile, notamment la fonction « Swap » qui permet de définir n'importe quelle banque comme ensemble de bandes « Home ». Une touche « Screen » affecte l'ensemble de la Tile aux commandes de la vue du mélangeur à l'écran, de sorte que n'importe quelle Fader Tile peut être utilisée comme maître.

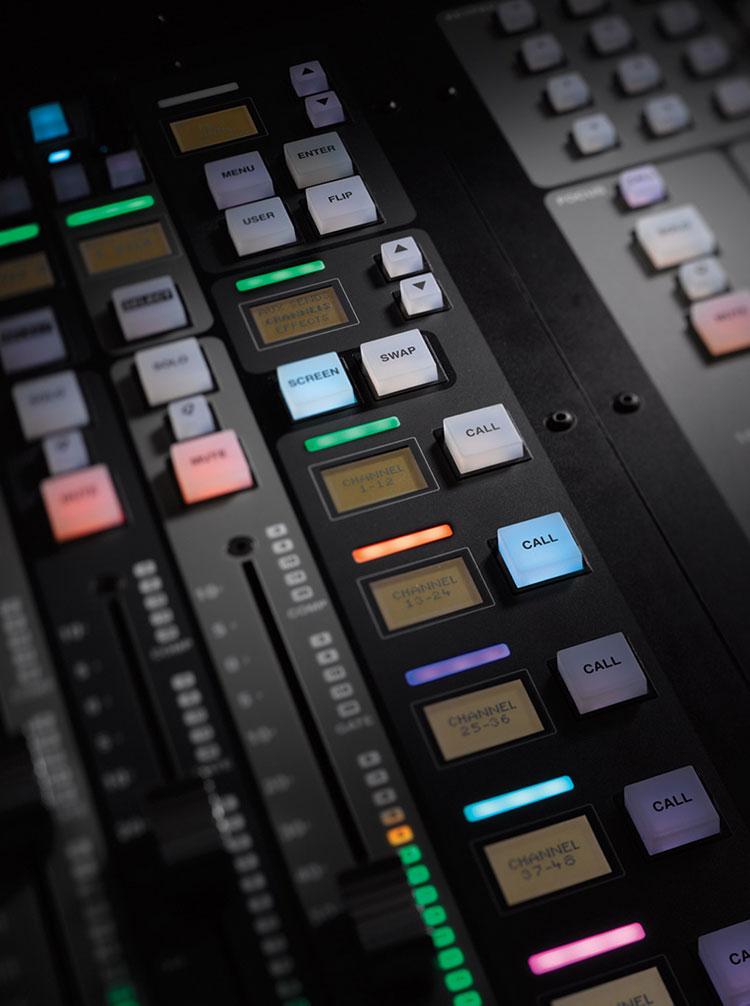

Depuis plus de 20 ans, SSL intègre une organisation et une navigation des canaux par couches et par banques dans ses consoles numériques destinées à la diffusion, à la musique et à la post-production. L'interface SSL Live est élégante, flexible et offre un espace de travail hautement personnalisable qui permet de garder même les projets de grande envergure organisés et accessibles. Chaque tuile de fader peut afficher jusqu'à cinq couches défilantes. Chaque couche comporte jusqu'à 5 banques verticales, chaque banque disposant d'un bouton d'appel dédié (les couches et les banques sont identifiées par des codes couleur et peuvent être personnalisées avec du texte pour les identifier). Les canaux peuvent être organisés dans n'importe quel ordre, n'importe où au sein de cette structure.

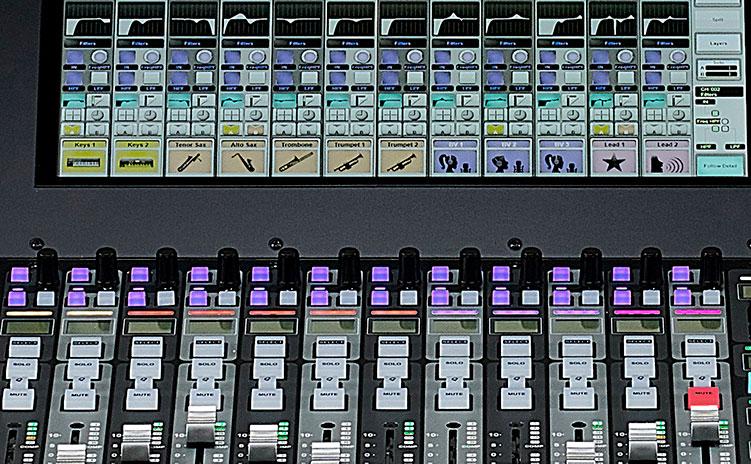

Sur son bord supérieur, chaque tuile de fader comporte une rangée de douze « commandes rapides » (une commande à pression/sélection et trois boutons). Les commandes rapides peuvent être assignées à un même paramètre pour tous les canaux de la console (par exemple, la section d'entrée, les auxiliaires, etc.) à l'aide des commandes de la tuile de faders ou depuis l'écran tactile en mode Channel View. Il est également possible d'utiliser toute la rangée de commandes rapides de la tuile de faders située sous l'écran tactile en mode Follow Detail comme commandes de paramètres individuelles pour l'égalisation, la dynamique ou les effets, etc. Les fonctions rotatives des commandes rapides peuvent être transférées sur les faders.

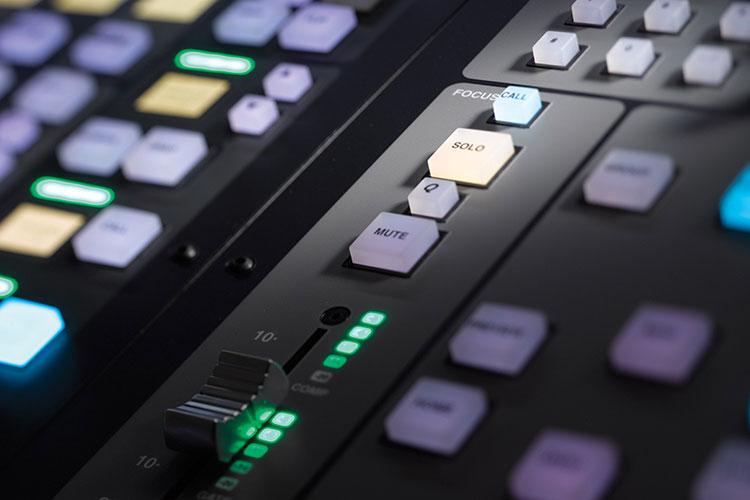

La vignette de contrôle de canal et le fader de mise en avant de la vignette Master suivent tous deux le canal sélectionné et s'associent efficacement pour former un « canal de mise en avant ». Le Focus Fader place une bande de fader unique et complète dans une position ergonomique optimale sur la console afin d'offrir le moyen le plus rapide possible de traiter les problèmes liés à n'importe quel canal sélectionné. La section Channel Control Tile offre sa propre combinaison indépendante d'écran tactile multi-gestes et de commandes matérielles. Elle permet d'attribuer de manière simplifiée tous les paramètres d'un processeur spécifique sur un canal sélectionné à un ensemble de commandes matérielles qui seront immédiatement familières aux utilisateurs de consoles analogiques.

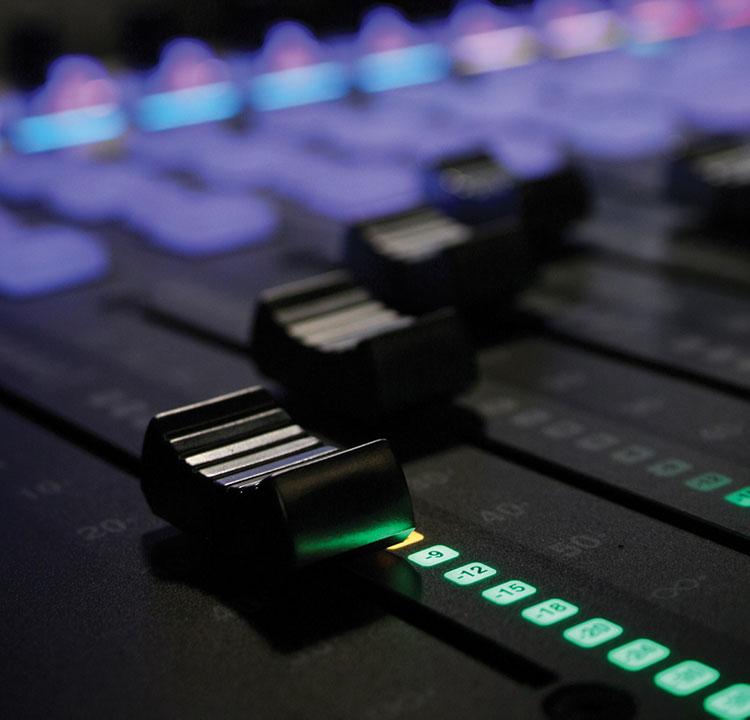

Les outils indispensables à la console de mixage live sont disponibles en abondance. N'importe quel fader peut être assigné à un VCA. Les groupes de sourdine disposent d'une rangée de boutons dédiée dans la vignette Master. N'importe quel canal peut être assigné à un VCA ou à un groupe de sourdine via le menu d'assignation des canaux sur l'écran tactile. Le fader principal, également situé dans la tuile Master, dispose de ses propres boutons de niveau, de solo/mute et de requête, et peut être assigné à n'importe quelle sortie de canal, de groupe de stems, d'auxiliaire, de VCA, de master, de solo ou de matrice.

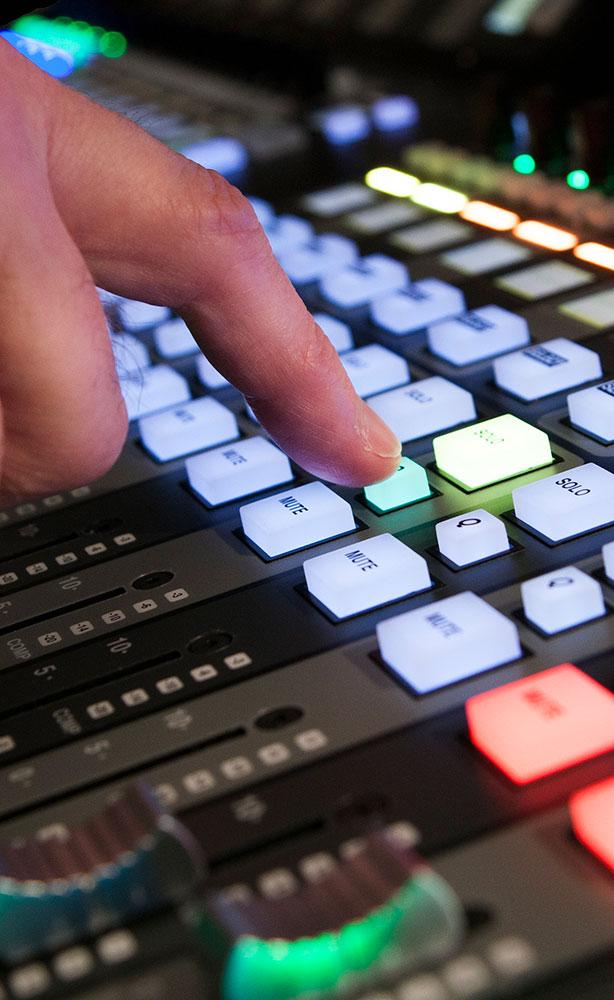

Le système Super-Q de SSL, largement salué par la critique, offre une flexibilité de workflow sans précédent d’une simple pression sur un bouton. Super-Q permet à l’utilisateur d’afficher sur la surface de contrôle les éléments ou destinations qui alimentent un fader ou un chemin sélectionné. Cette fonctionnalité s’applique à tous les types de chemins : appuyer sur le bouton « Q » d’un canal dans la section Fader Tile, ou dans les interfaces de l’écran tactile ou TaCo Screen Query, affiche les bus de mixage vers lesquels le canal est acheminé. Une requête sur un bus de mixage n'affichera que les canaux qui contribuent à ce mixage. Appuyer sur le bouton « Q » d'un VCA affichera tous les canaux sous son contrôle.

Super-Q affiche également les niveaux d'envoi vers et depuis les mixages, ce qui permet un contrôle instantané et précis du mixage, que ce soit depuis une vue centrée sur les canaux ou sur les mixages. Ces informations peuvent être affichées soit sur les encodeurs rotatifs situés en haut de chaque rangée de faders, soit automatiquement « transposées » sur les faders.

Super-Q dispose de deux modes : le mode « Compressed » affiche une vue ciblée des chemins audio qui contribuent au chemin interrogé ou qui en proviennent. Le mode « Expanded » propose des couches et des banques définies par l'utilisateur, ce qui permet à ce dernier de disposer exactement où il le souhaite chaque canal sur l'interface. Ces modes sont configurables en fonction du type de chemin, offrant ainsi à l'utilisateur un contrôle total sur son flux de travail.

Une nouvelle option « Query to Focus Fader » permet d'attribuer le chemin sélectionné au Focus Fader. Une nouvelle touche utilisateur « Clear Query » offre un moyen rapide de quitter le mode Query à chaque fois à l'aide du même bouton.

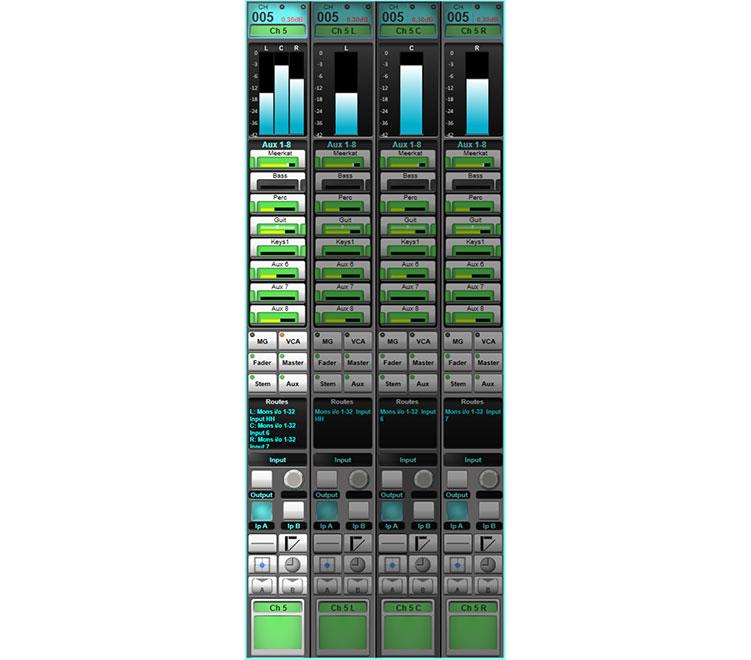

Parfois, les choses les plus simples sont les meilleures. Notre fonctionnalité unique « Spill » permet de regrouper les canaux individuels d'un chemin 5.1, 4.0, LCR ou stéréo sous un seul fader. Spill les répartit ensuite à la demande sur les bandes de faders adjacentes pour permettre un réglage ou une édition relative… et une fois que vous avez terminé, vous pouvez les regrouper à nouveau. Cela permet de gagner de la place sur la console et facilite considérablement la manipulation des éléments multicanaux.

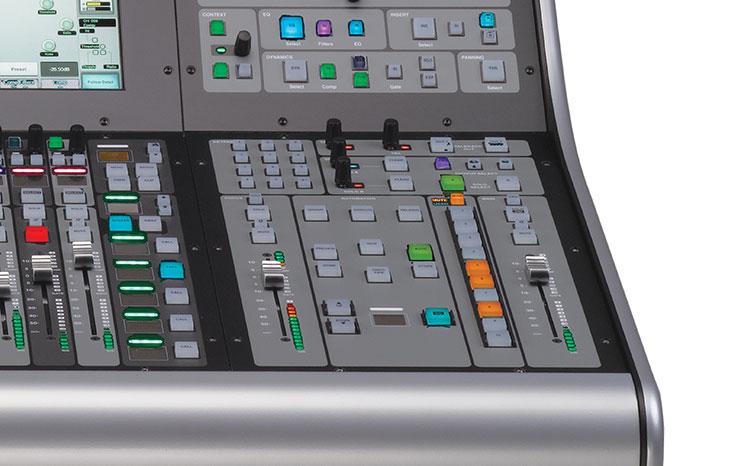

Le Master Tile regroupe les commandes d'automatisation et les boutons de mise en sourdine par groupe, ainsi qu'un fader Master (qui peut être assigné et verrouillé sur n'importe quel chemin de signal), le fader Focus (qui peut soit suivre le chemin sélectionné, soit être verrouillé sur un chemin spécifique), et un ensemble de touches utilisateur assignables. Le Tile intègre également notre système flexible de solo et de talkback. Deux bus Solo individuels, chacun doté de commandes de niveau push/select dédiées, alimentent trois canaux Solo pouvant être utilisés, par exemple, avec un moniteur de scène, un casque ou des écouteurs intra-auriculaires. Une mini-matrice de boutons Solo Select et Output Select permet d'acheminer l'un ou l'autre des bus Solo, ou les deux, vers n'importe quelle sortie Solo ou toutes les sorties Solo, rapidement et facilement. Il existe deux canaux Talkback, chacun pouvant alimenter des sorties Aux et/ou des sorties directes et disposant de commandes dédiées et de boutons de routage suivant la même logique. La source Solo par défaut de chaque canal Solo peut provenir de n'importe où dans le système Live (y compris les sorties Matrix) ou de six entrées Solo externes. Un nouveau mode Broadcast Solo intègre des fonctionnalités typiques des applications de diffusion, notamment Solo Dim pour chaque canal Solo et une fonction Auto Dim. Les fonctions Solo et Talkback ne consomment pas de ressources du nombre total de chemins de la console.

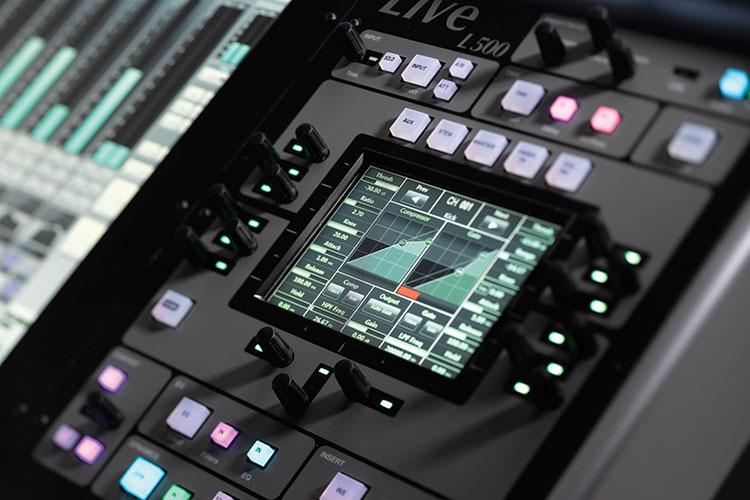

Pour ceux qui préfèrent les commandes physiques, la Channel Control Tile offre un ensemble étendu de commandes matérielles et tactiles pour le canal sélectionné. Elle est équipée d’un écran tactile haute résolution de 7,5 pouces entouré de 15 boutons rotatifs. Des panneaux de boutons dédiés situés en dessous, pour l’égalisation, la dynamique, le panoramique et les effets d’insertion, permettent d’afficher instantanément des groupes de paramètres sur les commandes de la Tile. Au-dessus de l'écran, des ensembles de commandes supplémentaires permettent d'accéder aux paramètres d'entrée et de délai, tandis qu'un ensemble de boutons d'accès rapide permet d'accéder aux paramètres de configuration des canaux, notamment les auxiliaires, les groupes de stems, les VCA et les groupes de sourdine, afin de permettre la configuration des canaux à l'aide des commandes matérielles plutôt que de l'écran tactile principal.

Comme on peut s'y attendre de la part de l'entreprise qui a été la première à introduire l'automatisation des consoles il y a plus de 30 ans, les consoles SSL Live sont équipées d'un système d'automatisation qui s'appuie sur notre expérience inégalée dans les domaines du studio et de la diffusion.

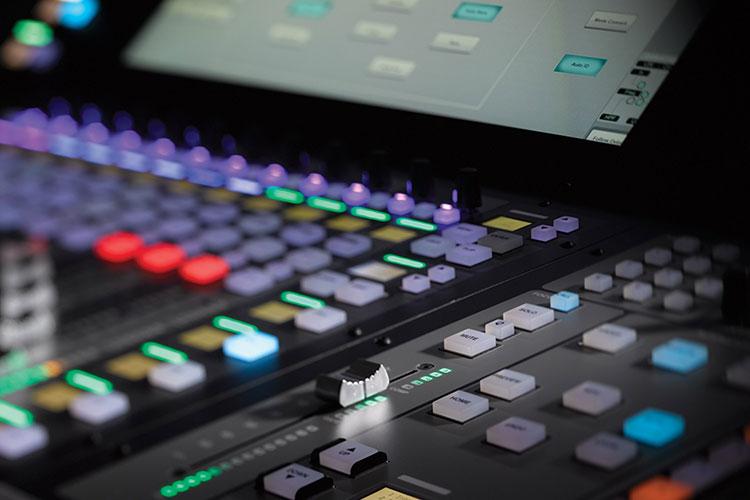

L'automatisation est contrôlée via une interface matérielle complète intégrée au module Master Tile ou via une interface logicielle pouvant être commandée depuis l'écran tactile principal ou l'écran du module Channel Control Tile. L'interface d'automatisation peut également s'afficher sur le moniteur externe en option. Le système peut stocker un nombre pratiquement illimité de scènes d'automatisation. Des filtres avancés permettent à l'utilisateur de choisir précisément les paramètres que la console doit enregistrer ou rappeler, non seulement de manière globale, mais aussi pour chaque scène. Les groupes de scènes permettent une modification absolue ou relative de toutes les scènes sélectionnées en une seule opération. Les scènes peuvent être déclenchées manuellement ou à partir de déclencheurs externes. Les scènes incluent même les images Eyeconix et les réglages de luminosité de l'écran.
