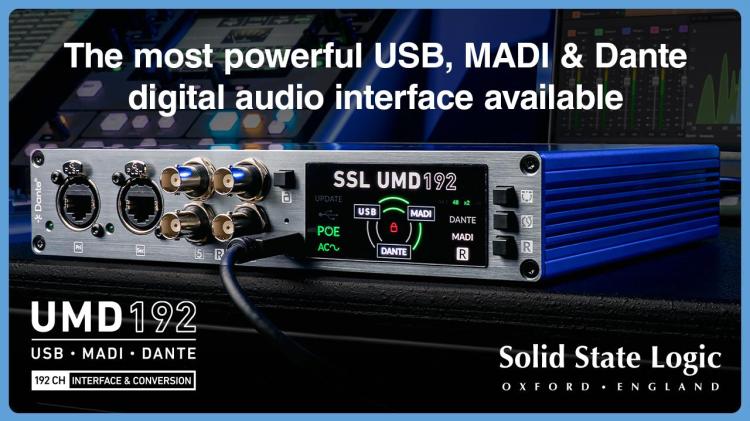

L'interface audio numérique MADI et Dante la plus performante du marché

Solid State Logic est fier de présenter l'UMD192, une interface audio USB puissante et portable conçue pour répondre aux exigences des environnements de diffusion, de sonorisation professionnelle en direct et de studio haut de gamme. Grâce à une intégration transparente entre MADI, Dante et USB, l'UMD192 offre un routage flexible, un nombre élevé de canaux et des performances sans compromis pour l'enregistrement, la lecture et la conversion de formats. Elle offre 192 canaux à 96 et 48 kHz, ou 128 canaux à 192 kHz, dans un format compact et portable de ½U.

Interface USB 3.0 pour ordinateur à 192 canaux
Conçue pour le son live professionnel, la diffusion et les studios haut de gamme

MADI 192 canaux, 6 connecteurs BNC
Avec mode redondant pour 3 connexions MADI à double redondance

Dante 192 canaux
Dante AoIP entièrement interopérable avec prise en charge des normes AES67 et ST 2110 (avec DDM)

192 canaux à 96/48 kHz ou 128 canaux à 192 kHz
Dans un format compact et portable ½RU

Alimentation par Ethernet
Peut être utilisé avec une alimentation secteur ou une alimentation par bus USB à des fins de redondance

Compatible avec Mac et Windows
Plug-and-play sur Mac, pilote ASIO/WDM pour Windows

Le pont idéal entre USB, MADI et Dante

Conçu pour offrir une grande polyvalence, l'UMD192 prend en charge la transmission audio bidirectionnelle entre deux formats quelconques – MADI, Dante ou USB –, le troisième format pouvant recevoir un signal divisé. Il est ainsi idéal pour relier plusieurs appareils connectés via MADI à un réseau Dante, ou pour l'enregistrement et la lecture de nombreux canaux via USB 3.0.

Côté réseau, l'UMD192 offre une interopérabilité totale avec le protocole Dante AoIP, prenant en charge les normes AES67 et ST 2110 (avec DDM), ainsi qu'une latence Dante ultra-faible pouvant descendre jusqu'à 0,25 ms. L'UMD192 propose des options de synchronisation flexibles via MADI ou Dante, couvrant des fréquences d'échantillonnage allant de 44,1 à 192 kHz. Avec six paires BNC MADI, l'UMD192 peut également être configuré en mode redondant, permettant trois connexions MADI à double redondance pour les flux de travail de diffusion et de direct critiques.

La solution tout-en-un pour la diffusion, le direct et le studio

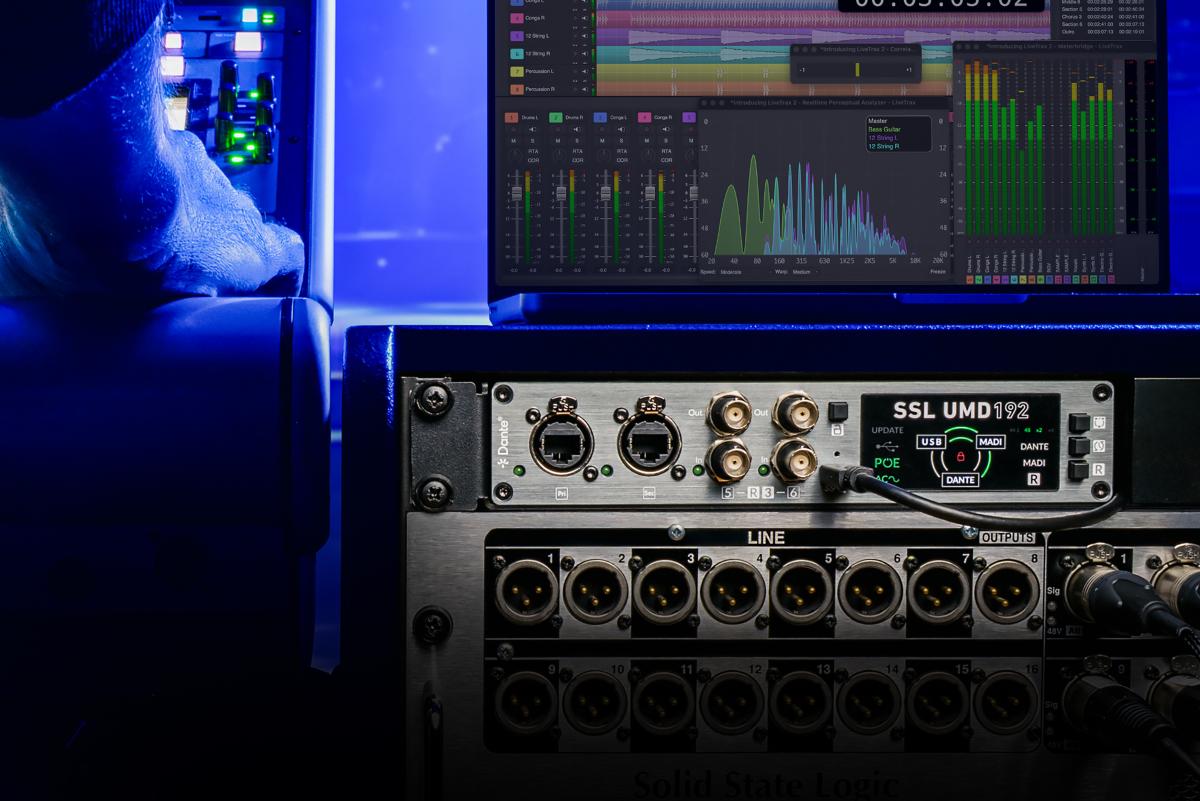

Grâce à sa polyvalence, l'UMD192 s'avère tout aussi utile dans un large éventail de situations audio professionnelles. De l'enregistrement et du mixage de musique pour la diffusion — en particulier lorsqu'il est associé au SSL System T — aux sessions de studio à grand nombre de canaux, l'UMD192 offre une intégration transparente et des performances robustes.

Grâce à sa flexibilité inégalée et à sa connectivité robuste, l'UMD192 est le compagnon idéal des ingénieurs travaillant dans les domaines du son live, de la diffusion, de la postproduction et des studios. Qu'il soit utilisé comme interface haute capacité ou comme pont de conversion de formats, l'UMD192 garantit des flux de travail optimisés et parés pour l'avenir.

Il s'agit d'une interface informatique idéale pour les systèmes Harrison 32Classic équipés de Dante, et elle s'adapte parfaitement aux installations SSL Oracle ou ORIGIN dotées d'une conversion Dante ou MADI. L'UMD192 constitue une solution performante pour les utilisateurs de consoles non SSL dans les domaines du son live, de la diffusion, du studio et de la postproduction, ou pour tout studio utilisant une station de travail audio numérique (DAW) et équipée de Dante ou MADI.

Commandes intuitives sur le panneau avant

Le panneau avant de l'UMD192 offre des indicateurs clairs et bien visibles qui fournissent des informations en temps réel sur le flux du signal, la synchronisation de la fréquence d'échantillonnage, l'état d'alimentation et la connectivité réseau, vous permettant ainsi de garder le contrôle, même sous pression. Les commandes du panneau avant de l'UMD192 sont verrouillées par défaut afin de protéger votre configuration prédéfinie et d'éviter toute modification accidentelle des paramètres. Appuyez sur le bouton en forme de cadenas et maintenez-le enfoncé pour déverrouiller temporairement les autres commandes et changer de mode.

Verrouillage – Appuyez sur ce bouton et maintenez-le enfoncé pour déverrouiller les autres commandes du panneau avant. Maintenez-le enfoncé jusqu'à ce que le symbole de cadenas rouge situé au centre du cercle sur le panneau d'indicateurs s'éteigne.
Mode – Appuyez pour faire défiler les modes de traitement du signal.
Source d'horloge – Appuyez pour basculer entre Dante et MADI comme source d'horloge.
Redondance MADI – Appuyez sur ce bouton pour activer ou désactiver la redondance MADI. Le mode redondant s'applique à tous les ports MADI.

Alimentation flexible et redondance

L'UMD192 prend en charge plusieurs sources d'alimentation – secteur CA, alimentation par Ethernet (PoE) et USB – offrant ainsi aux ingénieurs des options de déploiement flexibles et la possibilité d'intégrer une redondance dans leurs installations. Chaque source d'alimentation peut être utilisée seule ou en combinaison avec une autre pour assurer la bascule en cas de panne. Par exemple, l'entrée CA peut être associée à un injecteur PoE pour créer une configuration d'alimentation redondante simple lorsqu'aucun commutateur PoE n'est disponible.

Exemples de connexion de l'UMD192

Voici quelques exemples d'utilisation de l'UMD192 dans votre configuration :

Caractéristiques principales

192 canaux à 48/44,1 kHz, 192 canaux à 96/88,2 kHz et 128 canaux à 192/176,4 kHz
Interface conforme à la norme USB 3.0
Compatible avec Mac OS ; prise en charge de Windows via un pilote SSL
6 paires MADI-BNC avec mode redondant pour 3 connexions MADI à double redondance
Prise en charge complète de l'interopérabilité Dante AoIP avec AES67 et ST 2110 (avec DDM)
Latence Dante ultra-faible — aussi basse que 0,25 ms
Synchronisation flexible via MADI ou Dante
Ports Ethernet renforcés (2 principaux, 2 secondaires) avec voyants LED de liaison et d'activité
Indicateurs clairs sur le panneau avant pour le flux du signal, la correspondance de la fréquence d'échantillonnage, l'état d'alimentation et la connectivité
Commandes intuitives situées sur le panneau avant, dotées d'une fonction de verrouillage pour éviter toute modification accidentelle pendant le fonctionnement.
Plusieurs options d'alimentation : CA, PoE ou USB, avec prise en charge de la redondance
Conception légère et portable pour une utilisation sur un bureau, à côté d'une console ou en montage en rack
Câbles fournis : câble USB-C vers C, adaptateur USB-A vers C, câble d'alimentation IEC

Caractéristiques techniques

Configuration requise et caractéristiques techniques
Mac OS 12 et versions ultérieures | Compatible avec la norme Class-Compliant, Plug-and-play,
Windows 11. Installez le pilote ASIO/WDM fourni.

Connectivité: connecteur USB 3.0 de type C (le coffret comprend des adaptateurs de type C vers C et de type C vers A).

Chronométrage

Ils peuvent être synchronisés soit à partir du réseau Dante/AoIP, soit à partir du flux MADI entrant sur le port 1. Lorsque les ports MADI sont en mode redondant, l'horloge MADI provient de l'entrée MADI active de la paire redondante.

Pour garantir des performances stables avec un nombre élevé de canaux sous Windows, un ordinateur moderne et performant ainsi que des optimisations système appropriées peuvent être nécessaires. Veuillez consulter le guide de l'utilisateur et la FAQ.

Tableau des fréquences d'échantillonnage
