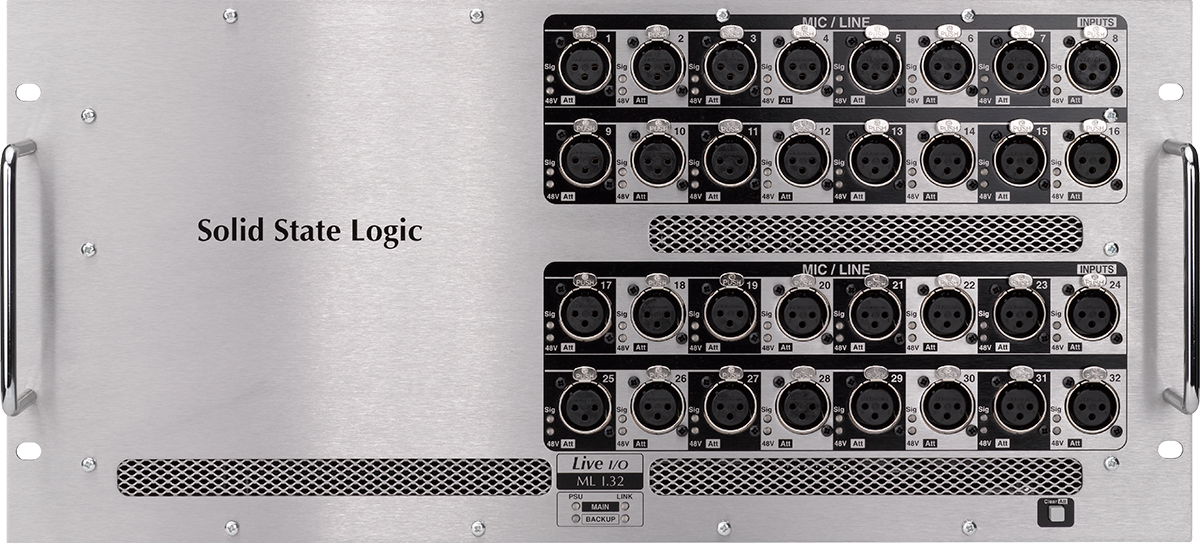

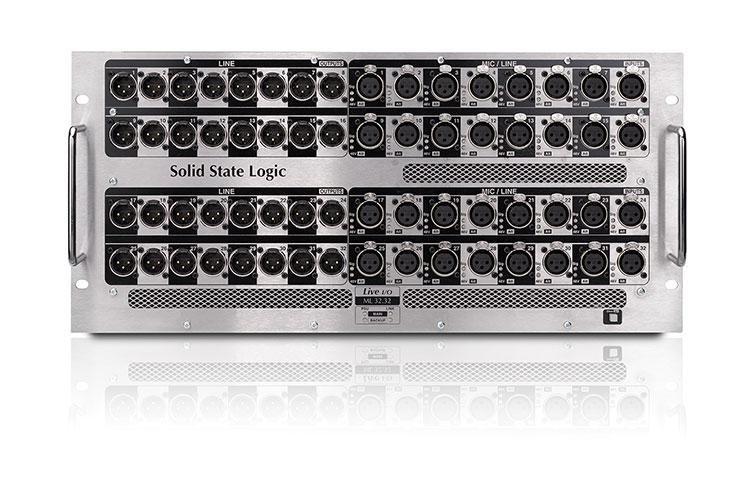

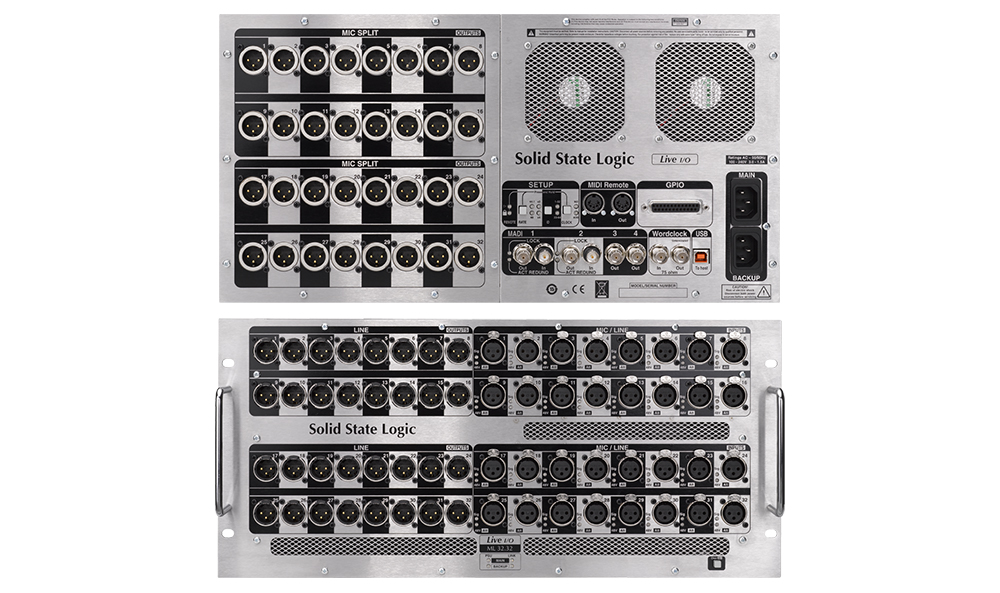

De série, le boîtier de scène analogique ML 32.32 5U est équipé de 32 entrées micro/ligne SSLSuperAnalogue™ contrôlables à distance et de 32 sorties ligne sur le panneau avant.

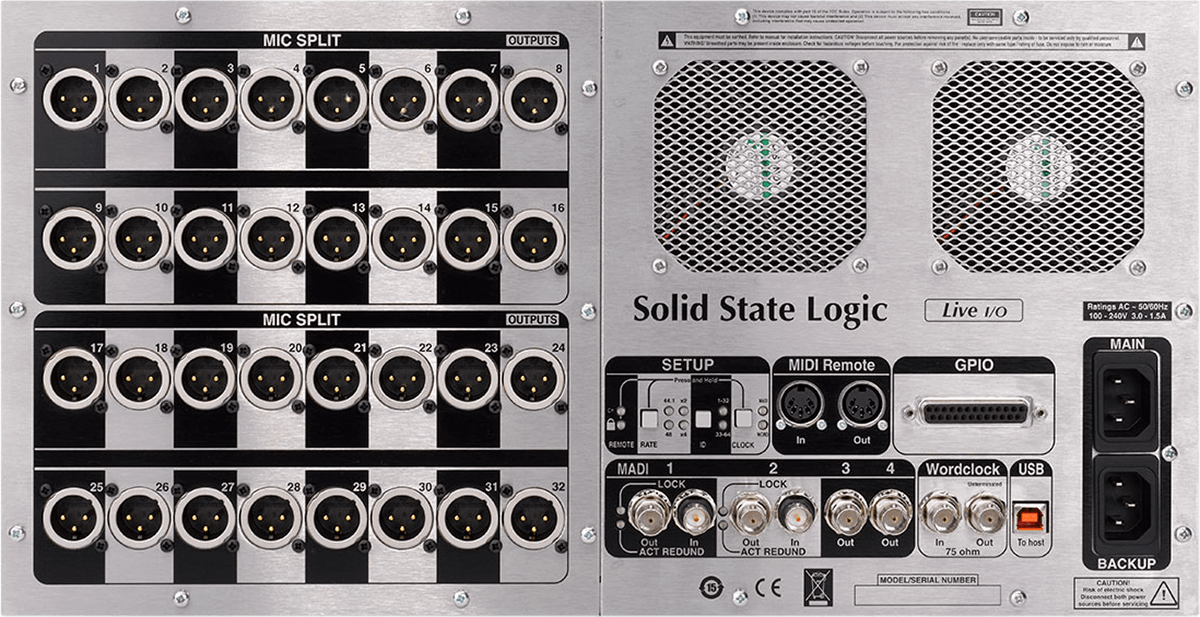

Il est possible d'utiliser plusieurs unités pour créer des systèmes plus importants. Une alimentation fantôme commutable à distance est disponible sur toutes les entrées. La conversion A/N et N/A s'effectue au sein même du boîtier de scène, et l'unité standard dispose de deux paires d'entrées/sorties MADI coaxiales configurées en redondance sur le panneau arrière. L'unité dispose également d'une paire supplémentaire de sorties coaxiales permettant la connexion à une deuxième console SSL Live pour le mixage de retour. Un panneau de montage arrière est également disponible en option pour 32 sorties micro analogiques séparées, dérivées avant les circuits actifs des amplis micro/ligne (mais après l'injection de l'alimentation fantôme). Des boutons de réglage de la fréquence d'échantillonnage et de l'horloge ainsi qu'une paire de connexions Wordclock dédiées sont également présents. Des connexions MIDI et GPIO sont également fournies pour d'autres méthodes de contrôle à distance. D'autres options sont disponibles, avec uniquement 32 connexions d'entrée ou 32 connexions de sortie sur le panneau avant.

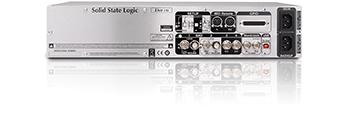

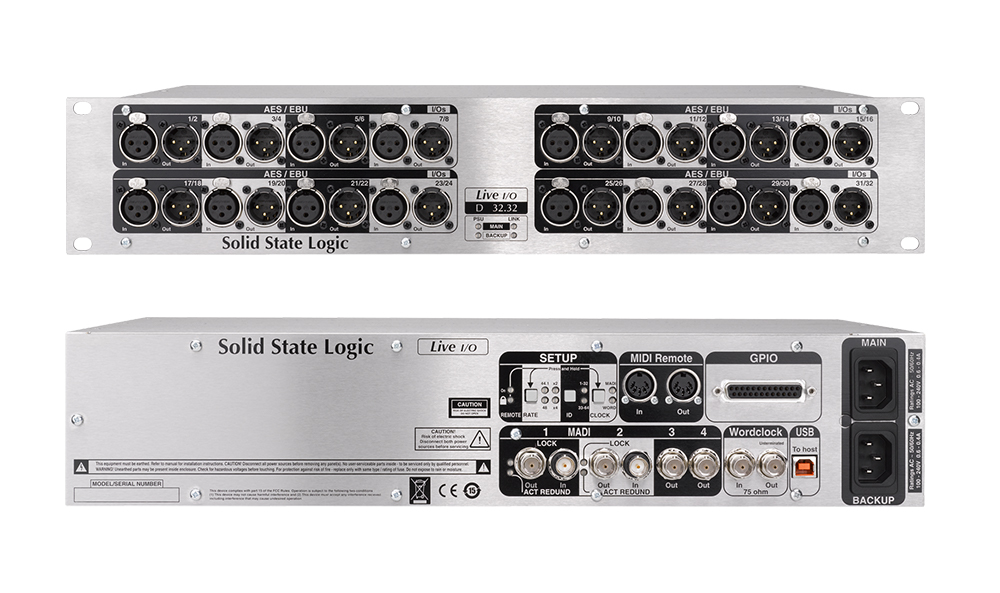

Le D 32.32 est un boîtier de scène numérique 2U doté de 16 paires de connecteurs XLR AES/EBU en façade. La fréquence d'échantillonnage standard du Live est de 96 kHz et une conversion de fréquence d'échantillonnage est disponible pour toutes les connexions AES/EBU. Le panneau arrière du D 32.32 offre exactement les mêmes possibilités de connectivité que le boîtier de scène analogique, avec des E/S MADI coaxiales redondantes, une sortie MADI vers une deuxième console, des commandes de configuration et une connectivité pour la télécommande.

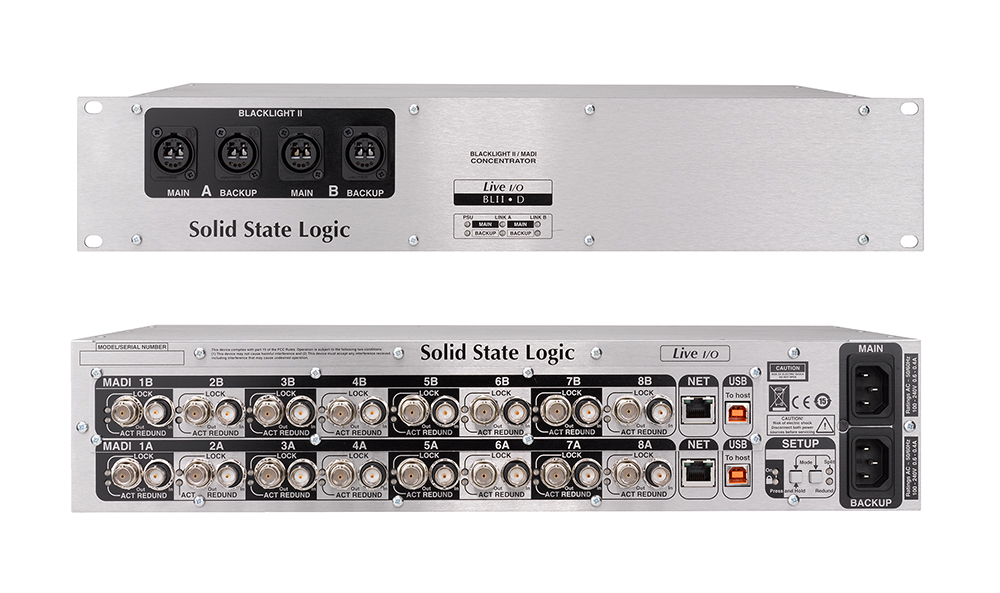

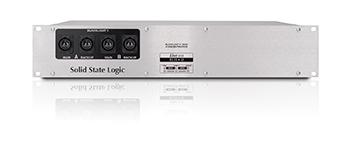

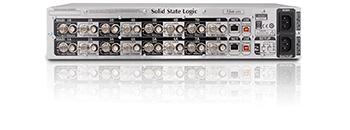

Cet appareil 2U est équipé d'une paire redondante de connecteurs Blacklight II, une technologie exclusive de SSL, sur le panneau avant (extensible à deux paires). Chaque connexion achemine 256 canaux audio à 96 kHz et permet un raccordement efficace par câble à la console. Le panneau arrière offre 8 paires redondantes de connecteurs MADI coaxiaux (extensibles à 16 paires). Ce dispositif d'E/S MADI haute densité assure une interconnexion audio numérique d'une qualité irréprochable entre n'importe quelle configuration d'unités analogiques ML 32.32 et AES/EBU D 32.32 et jusqu'à deux consoles SSL Live.
Le SSL Network I/O : MADI Bridge permet une conversion bidirectionnelle entre le format audio MADI, norme industrielle, et les réseaux audio IP utilisant Dante.
Le Bridge est compatible avec n'importe quel appareil MADI standard, y compris toutes les consoles SSL Live. Le MADI Bridge permet également une conversion bidirectionnelle de la fréquence d'échantillonnage entre toutes les fréquences asynchrones, de 44,1 kHz à 192 kHz, ainsi que la possibilité de disposer de domaines d'horloge indépendants entre les deux formats audio. Dante s'étant engagé à se conformer aux normes AVB et AES67, le Bridge est également prêt à s'adapter aux futures évolutions de l'audio en réseau.
Utilisé avec les consoles SSL Live, le MADI Bridge offre 32 canaux audio redondants à 96 kHz. Lorsqu'il s'agit de connecter toutes les consoles Live fonctionnant à leur fréquence d'échantillonnage interne de 96 kHz à un réseau Dante de 48 kHz, le Bridge propose un mode bidirectionnel de combinaison/séparation très pratique qui permet à deux flux MADI de 32 canaux à 96 kHz de s'interfacer avec un seul réseau Dante de 64 canaux à 48 kHz.

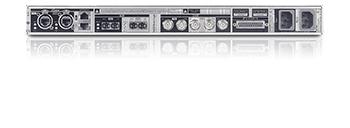

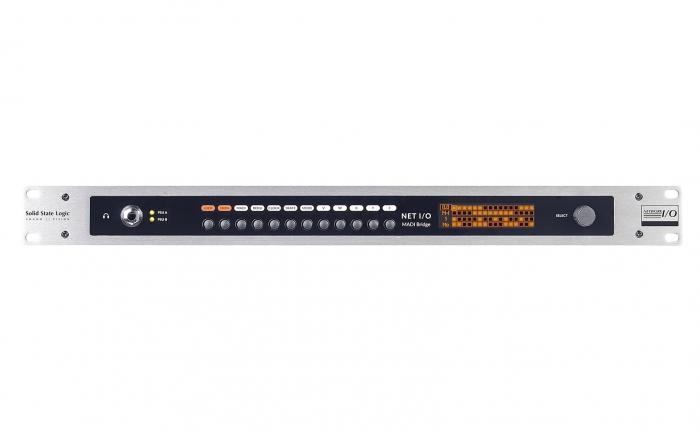

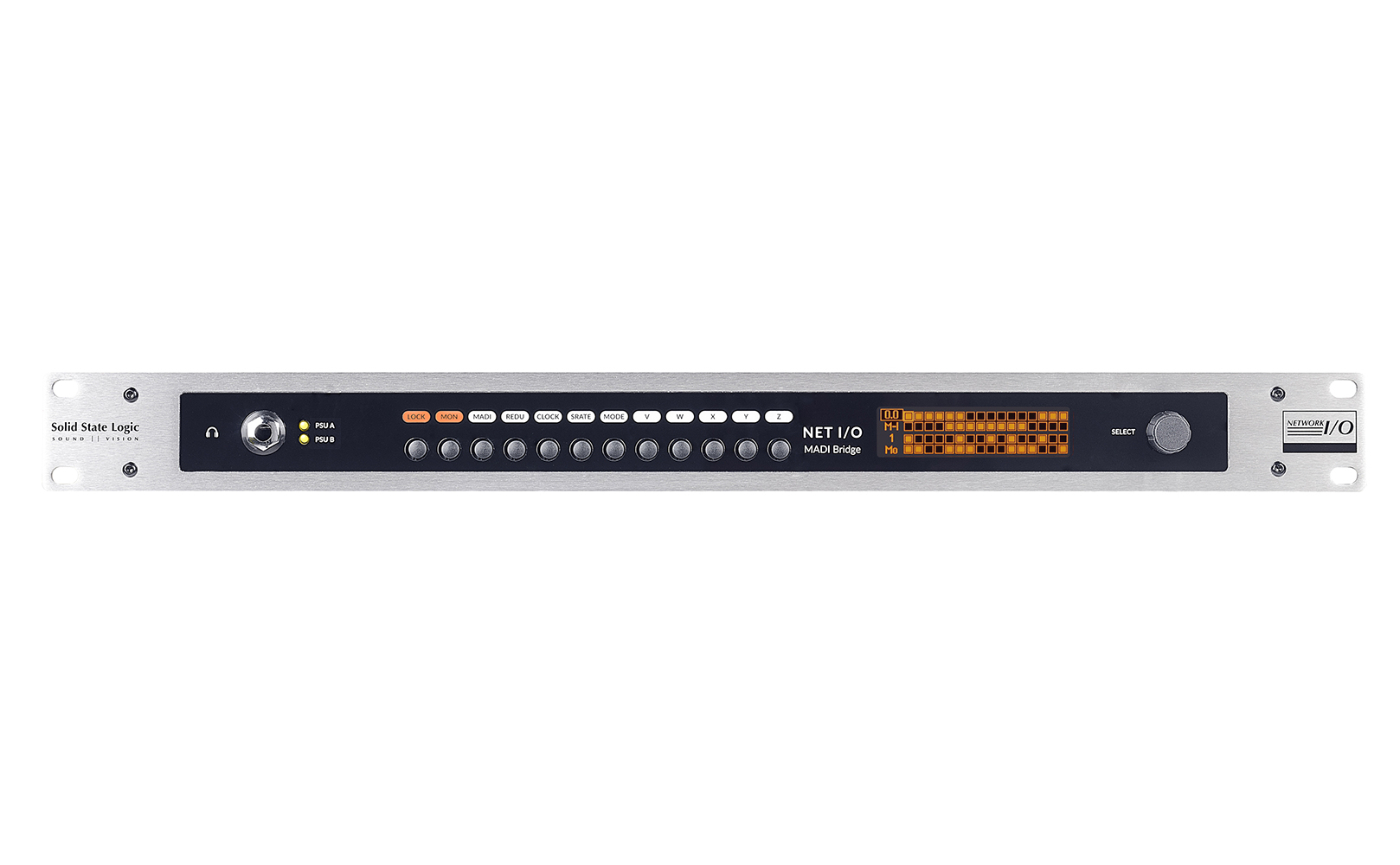

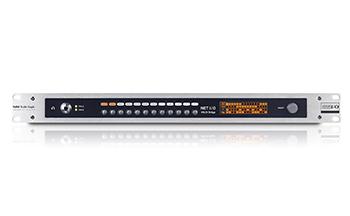

Le SSL MADI-Bridge est équipé d'une prise casque en façade (avec contrôle de niveau rotatif) et d'un système intégré de routage du signal vers le casque. Des commandes simples en façade permettent de router des signaux mono ou stéréo provenant des entrées ou sorties MADI, ou des entrées ou sorties Dante, directement vers le casque. Un écran LCD en façade affiche la présence du signal et permet de sélectionner n'importe quelle entrée ou sortie parmi les formats connectés. Grâce à ses alimentations, ports MADI et ports réseau IP redondants, le MADI-Bridge est conçu pour un fonctionnement ininterrompu, assurant le bon fonctionnement des appareils critiques et des chemins audio. En plus des options de redondance d'horloge intégrées au contrôleur Dante, le MADI-Bridge comprend également une paire d'entrées de synchronisation redondantes pouvant servir d'horloge maître Dante auto-redondante. Le tunneling de contrôle MADI 32 bits permet d'utiliser une paire de MADI Bridges pour acheminer les bits audio et utilisateur d'un flux MADI complet sur un réseau. Il est désormais facile de délocaliser des micros MADI existants ou d'optimiser le rapport coût-efficacité d'un câble fibre optique existant au-delà d'un seul flux MADI.
Caractéristiques principales
