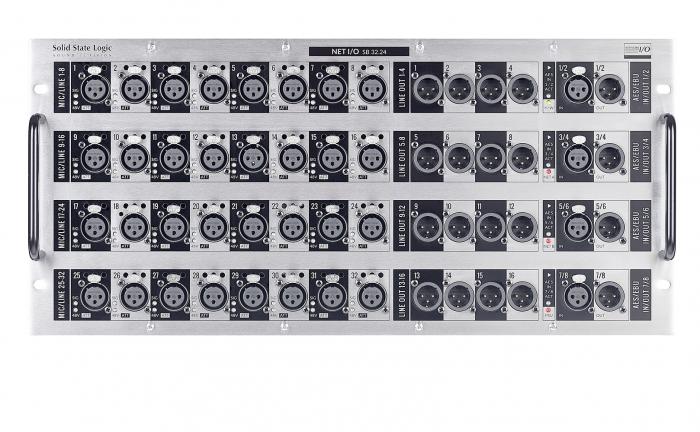

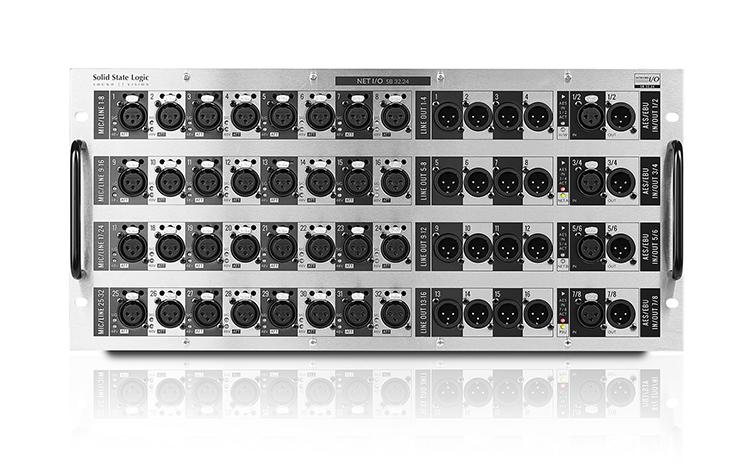

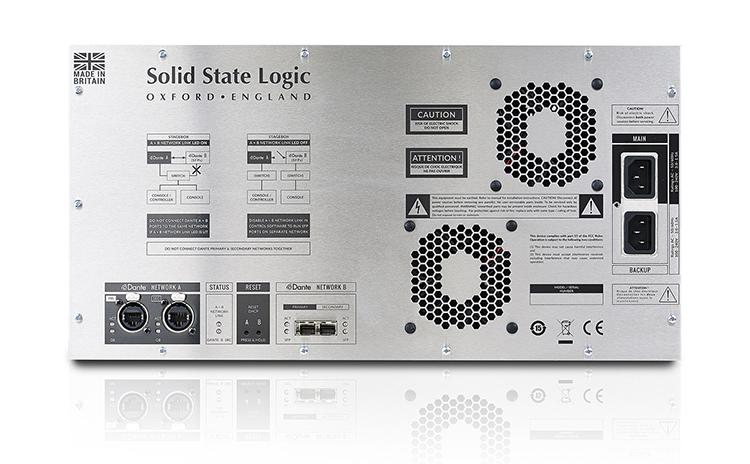

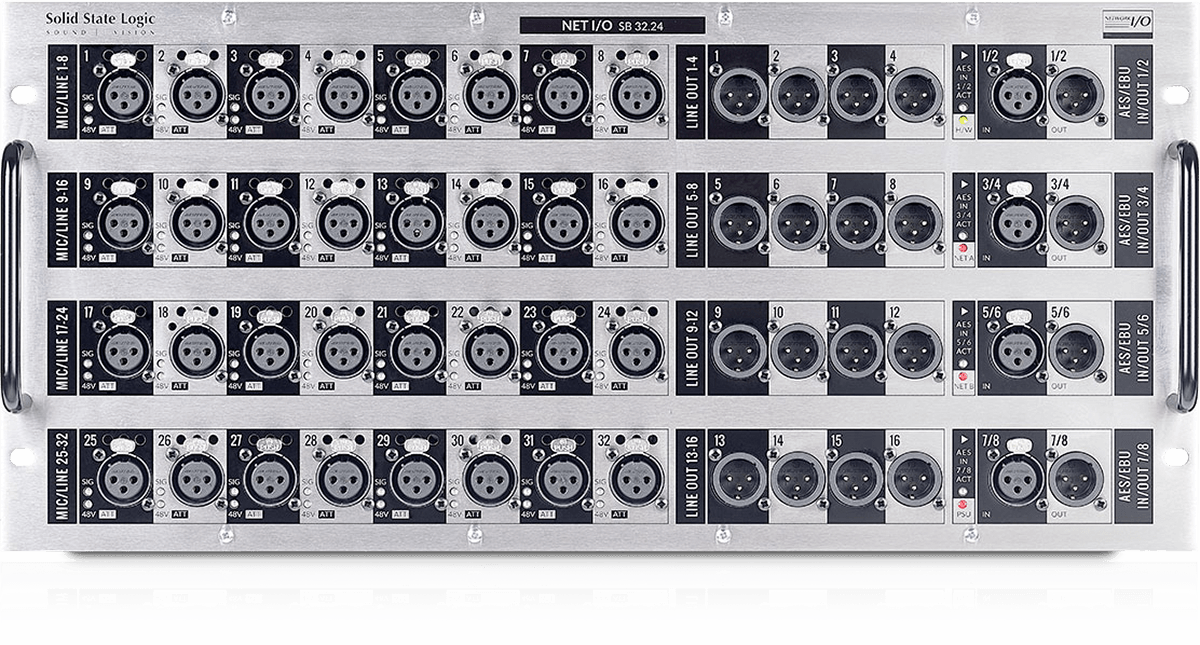

LeSB 32.24est un boîtier robuste de 5U doté de deux alimentations redondantes, de 32 entrées micro/ligne, de 16 sorties ligne analogiques et de 8 entrées et sorties numériques réparties sur 4 paires d'entrées/sorties AES3. Il dispose d'une paire de connexions réseau Dante RJ45 redondantes, ainsi que d'un port SFP configurable par l'utilisateur pouvant être équipé de connecteurs RJ45 ou optiques. Celles-ci peuvent être utilisées pour étendre le réseau ou pour assurer la séparation réseau dans le cadre d'une « division » Dante à compensation de gain, afin de se connecter à une deuxième console équipée de Dante ou à un appareil approprié sur un réseau différent. Il dispose de LED individuelles indiquant la présence de signal, l'écrêtage et l'alimentation fantôme, ainsi que d'une indication globale de l'état des blocs d'alimentation, des réseaux A et B et du matériel. Le SB 32.24 peut fonctionner à des fréquences d'échantillonnage de 96 kHz ou 48 kHz.

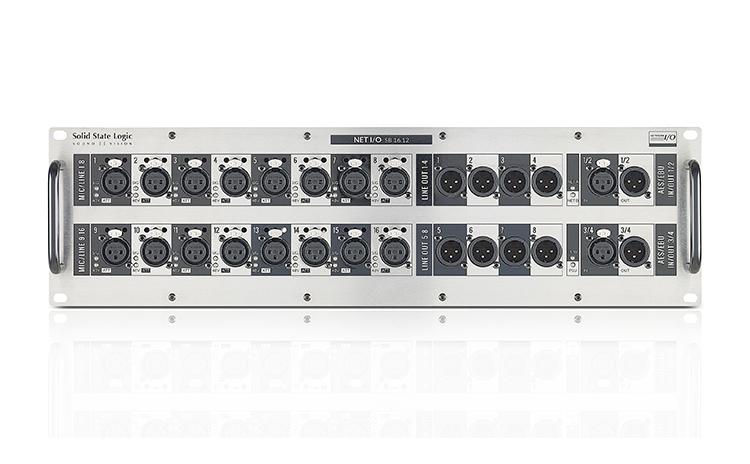

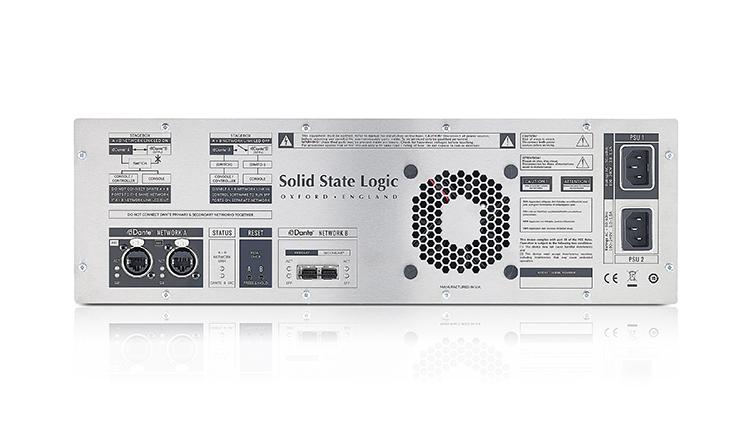

Le SB 16.12est un boîtier robuste de 3U doté de deux alimentations redondantes, de 16 entrées micro/ligne, de 8 sorties ligne analogiques et de 4 entrées et sorties numériques réparties sur 2 paires d'entrées/sorties AES3. Il dispose d'une paire de connexions réseau Dante RJ45 redondantes, ainsi que d'un port SFP configurable par l'utilisateur pouvant être équipé de connecteurs RJ45 ou optiques. Celles-ci peuvent être utilisées pour étendre le réseau ou pour assurer la séparation réseau dans le cadre d'une « division » Dante à compensation de gain, afin de se connecter à une deuxième console équipée de Dante ou à un appareil approprié sur un réseau différent. Il dispose de LED individuelles indiquant la présence de signal, l'écrêtage et l'alimentation fantôme, ainsi que d'une indication globale de l'état des blocs d'alimentation, des réseaux A et B et du matériel. Le SB 16.12 peut fonctionner à des fréquences d'échantillonnage de 96 kHz ou 48 kHz.

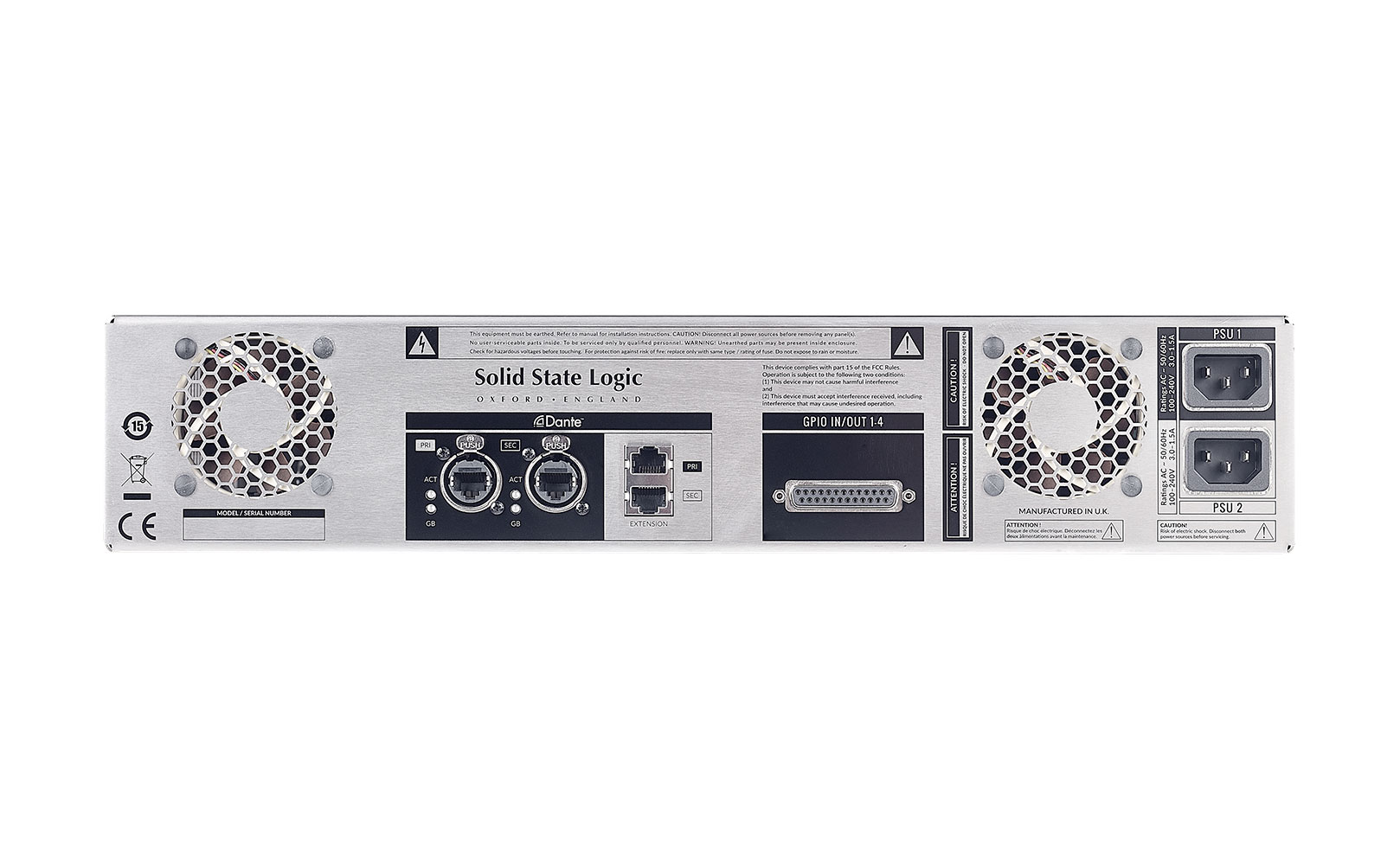

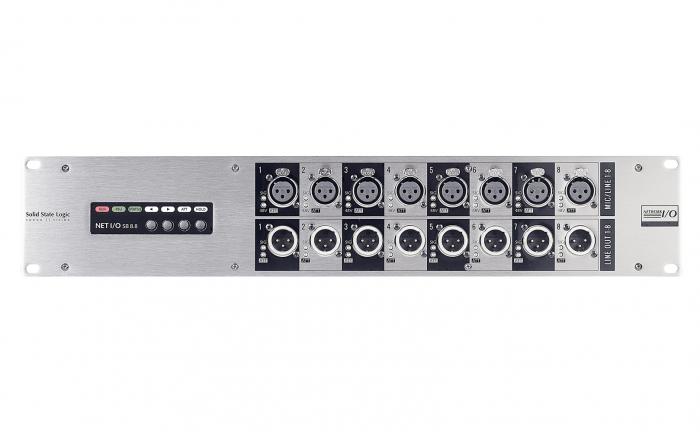

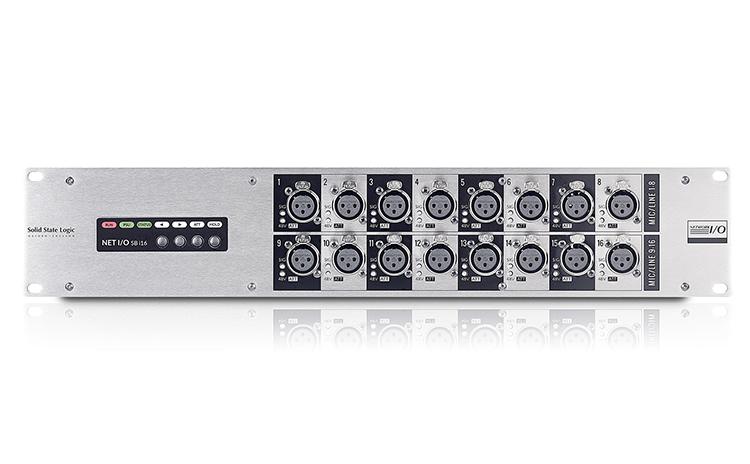

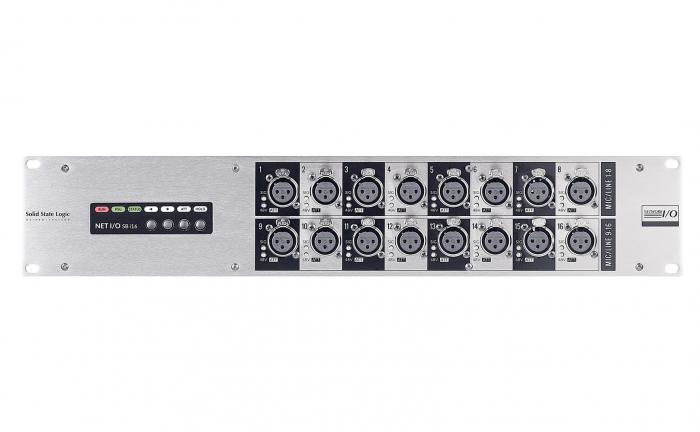

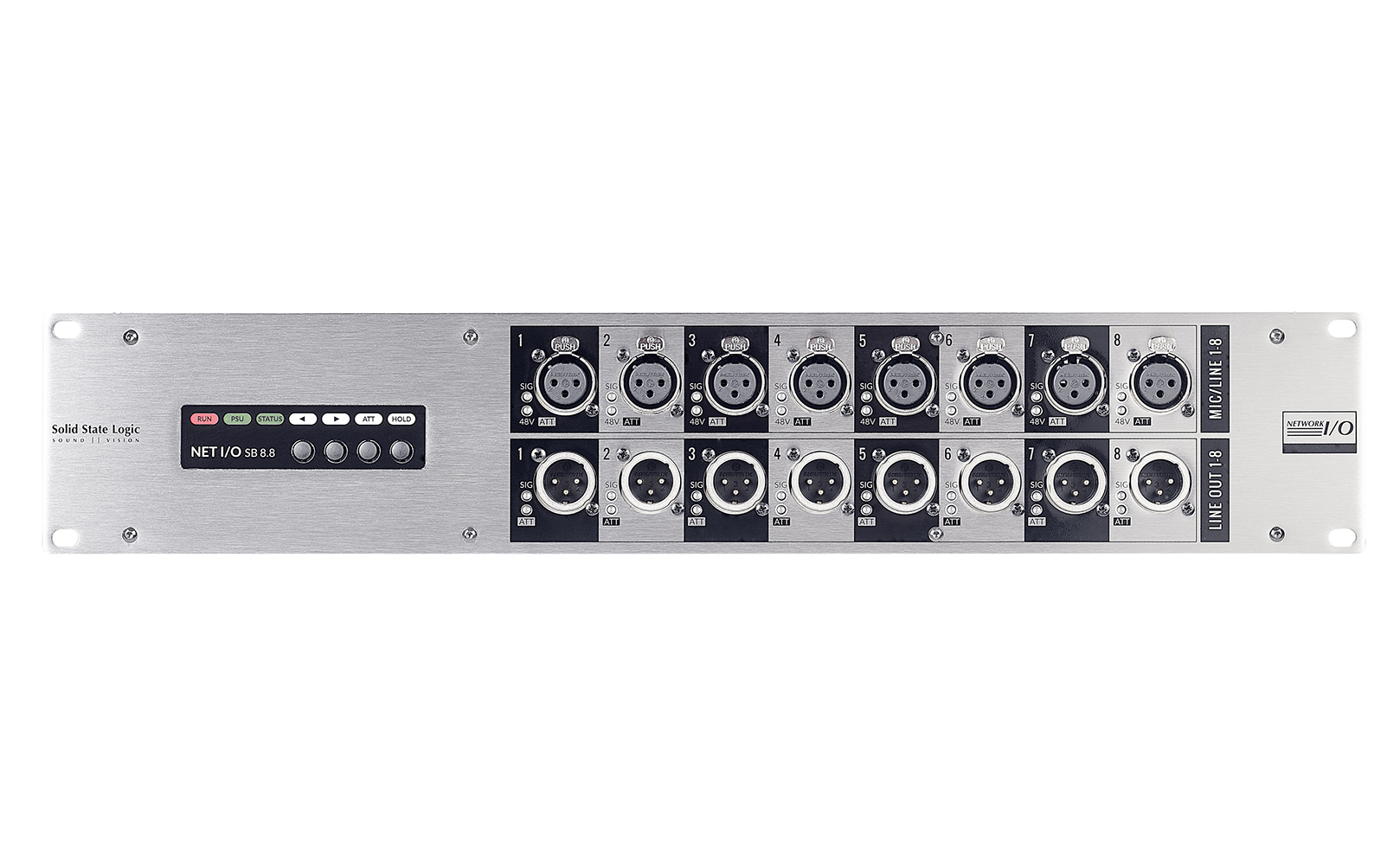

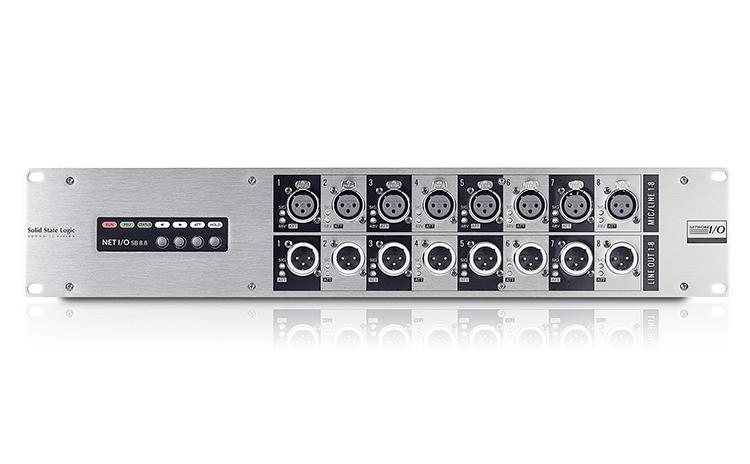

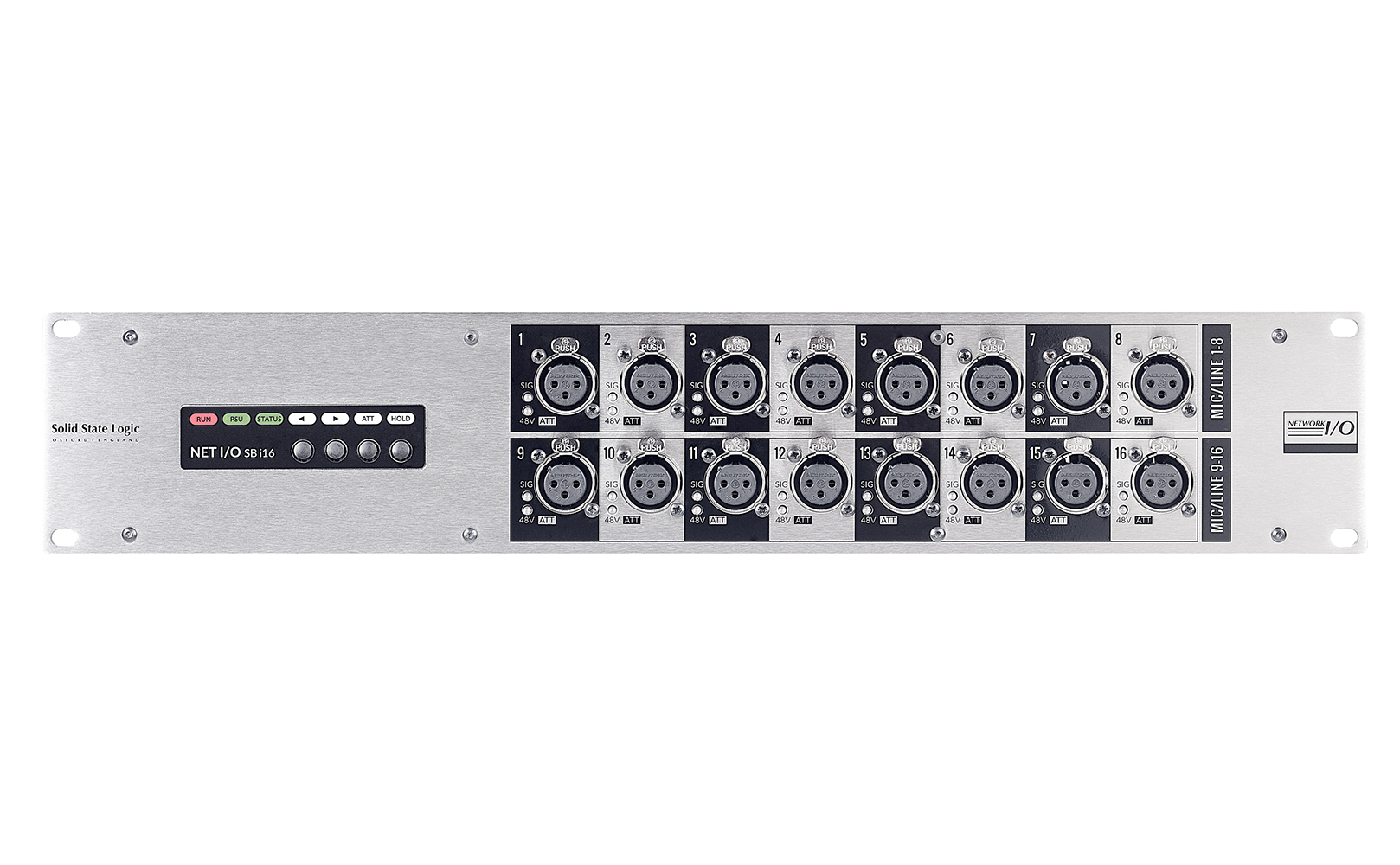

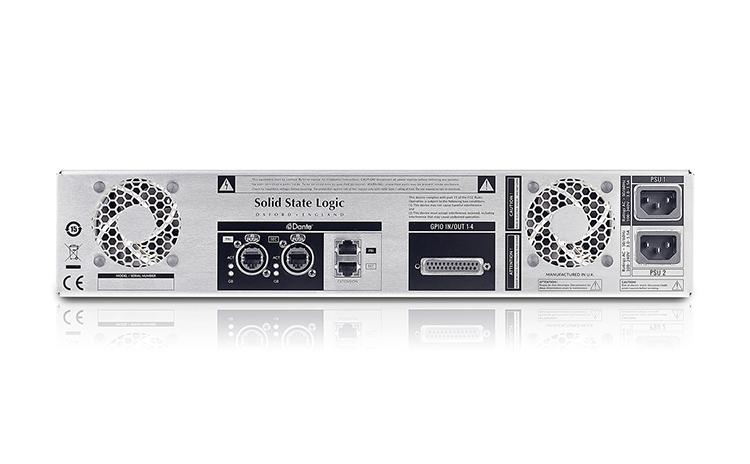

Ces unités 2U proposent différentes configurations mais partagent certaines fonctionnalités. LeSB 8.8offre huit entrées micro/ligne et huit sorties de niveau ligne.Le SB i16offre seize entrées micro/ligne. Les deux modèles sont équipés d’une paire de connexions réseau Dante RJ45 redondantes, d’une paire de connexions d’extension réseau, d’une connectivité GPIO et d’alimentations redondantes. Ils disposent de voyants LED individuels indiquant la présence de signal, l’alimentation fantôme et l’attention locale, offrant ainsi un retour d’information intuitif sur le panneau avant. Ils intègrent des limiteurs et le système AutoPad innovant de SSL qui applique automatiquement un atténuateur en fonction du réglage de gain. L'AutoPad est activé si le gain est réglé sur une valeur faible nécessitant un atténuateur, ce qui permet de disposer à tout moment de toute la plage de gain micro possible de manière transparente. Une fonction d'écoute (Audition) assure une réduction automatique du gain lors de la vérification des niveaux micro, simplifiant considérablement les vérifications micro avant le spectacle pour les opérateurs, quel que soit leur niveau de compétence.

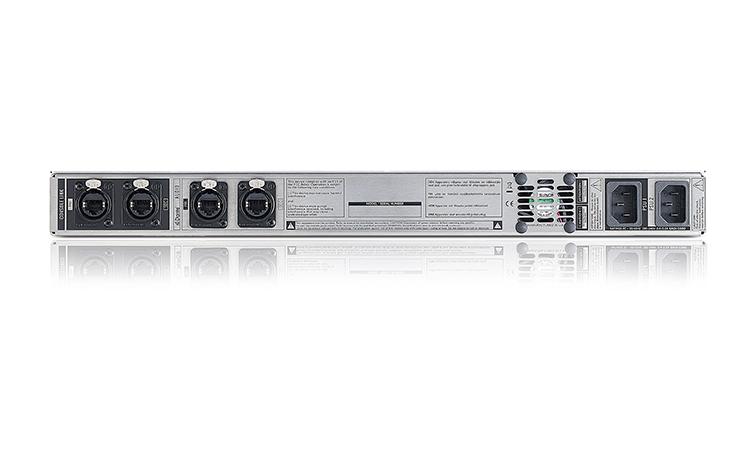

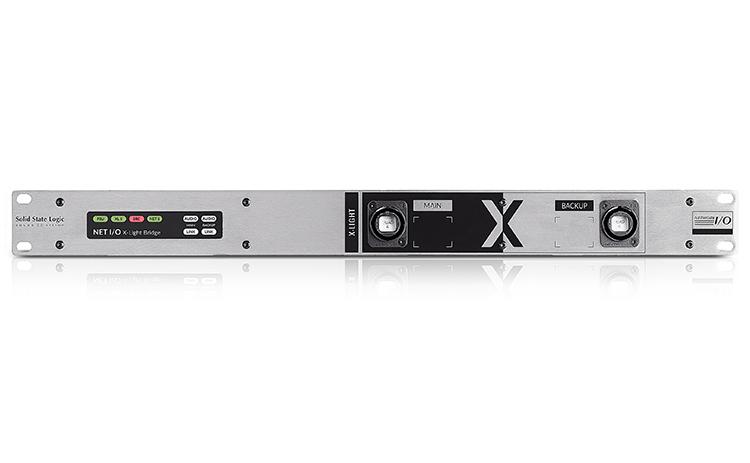

Pour le marché des tournées, une nouvelle interfaceX-Light Bridgeau format 1U, conçue pour être intégrée dans des racks d'E/S de scène, dispose d'une paire de connexions X-Light entièrement redondantes utilisant des connecteurs Neutrik opticalCON Quad sur le panneau avant. Le panneau arrière comporte deux paires redondantes de connexions Dante au format Neutrik etherCON pour la distribution audio et de contrôle. Jusqu'à huit boîtiers de scène SB 32.24 peuvent désormais être connectés via une paire de commutateurs réseau à un seul X-Light Bridge de manière redondante à 96 kHz, avec un contrôle de gain pour chaque entrée. Il n'y a pas non plus de changements majeurs dans le flux de travail ! Le X-Light Bridge offre à l'utilisateur une extension d'E/S transparente, car le processus de routage dans l'interface de la console est exactement le même via le X-Light Bridge que via le module Dante Expander local existant. Cela inclut la possibilité de configurer la capacité des canaux X-Light en tant que « Virtual Tie Lines » pour le routage dans Dante Controller, ou en tant que « Dual Domain Routes » pour un routage et un contrôle transparents à partir des canaux de la console.

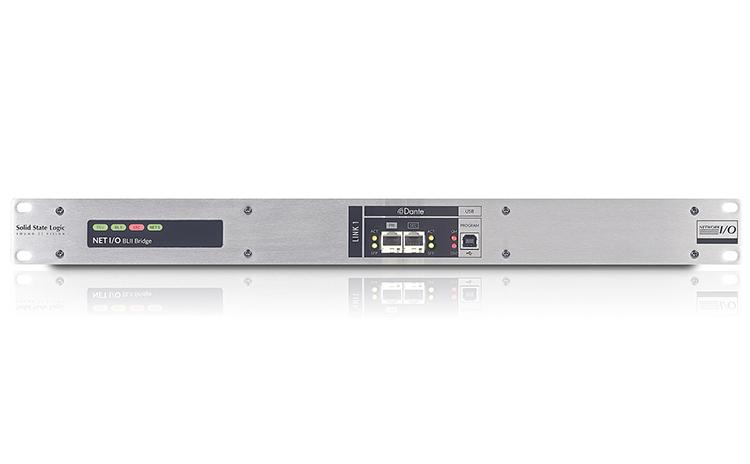

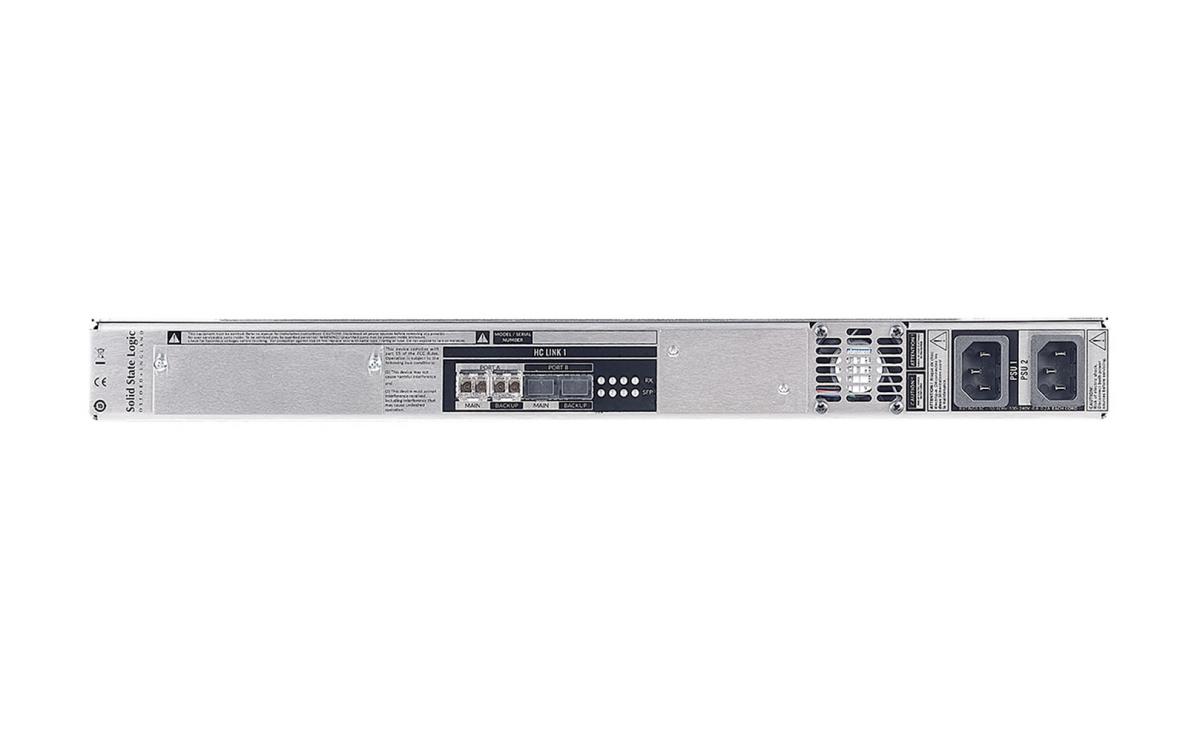

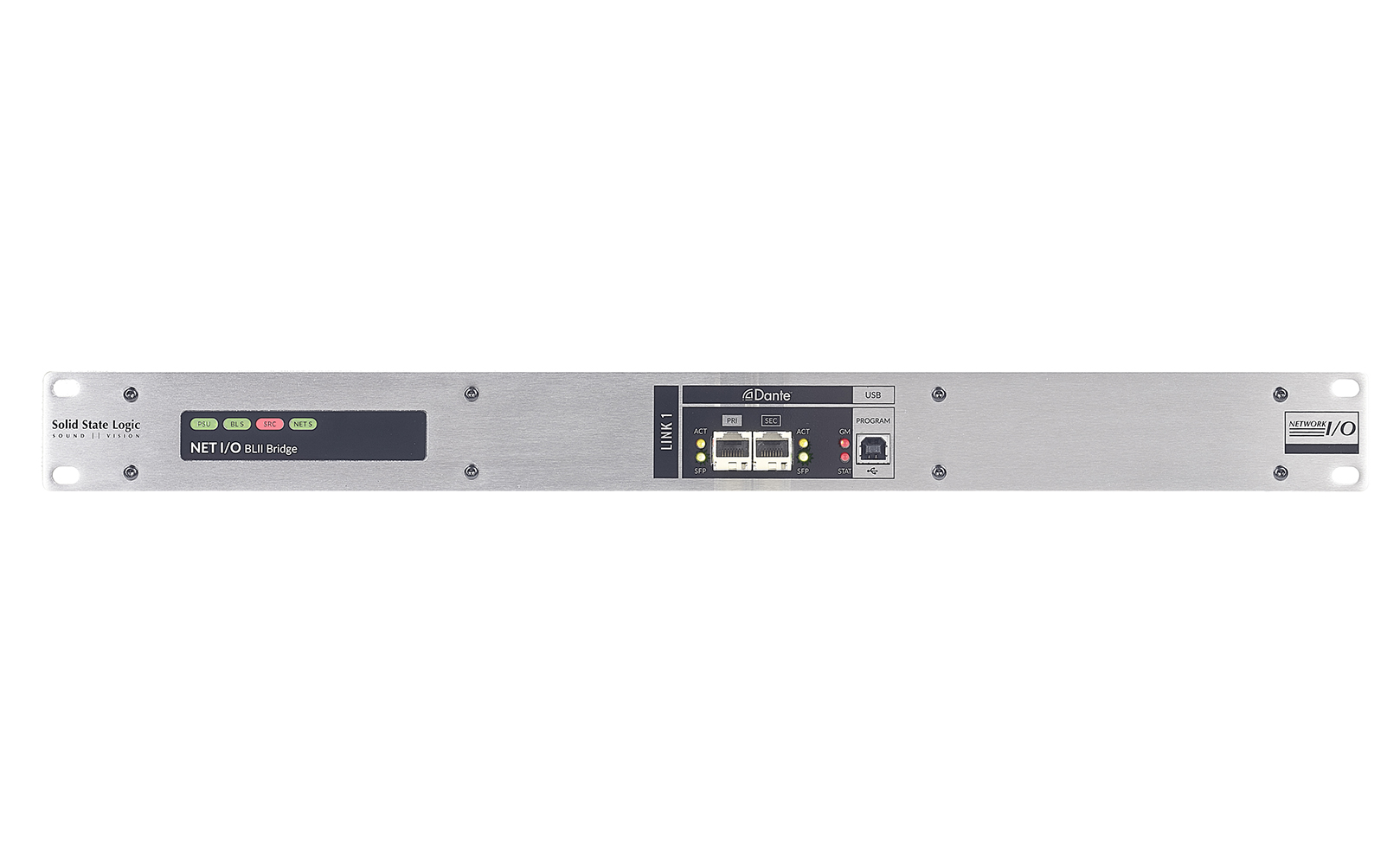

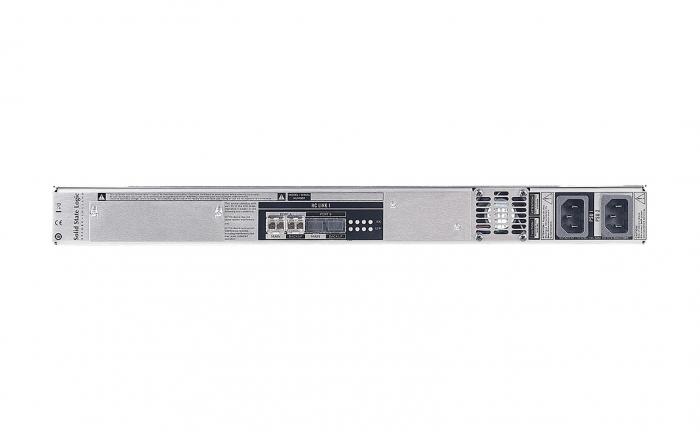

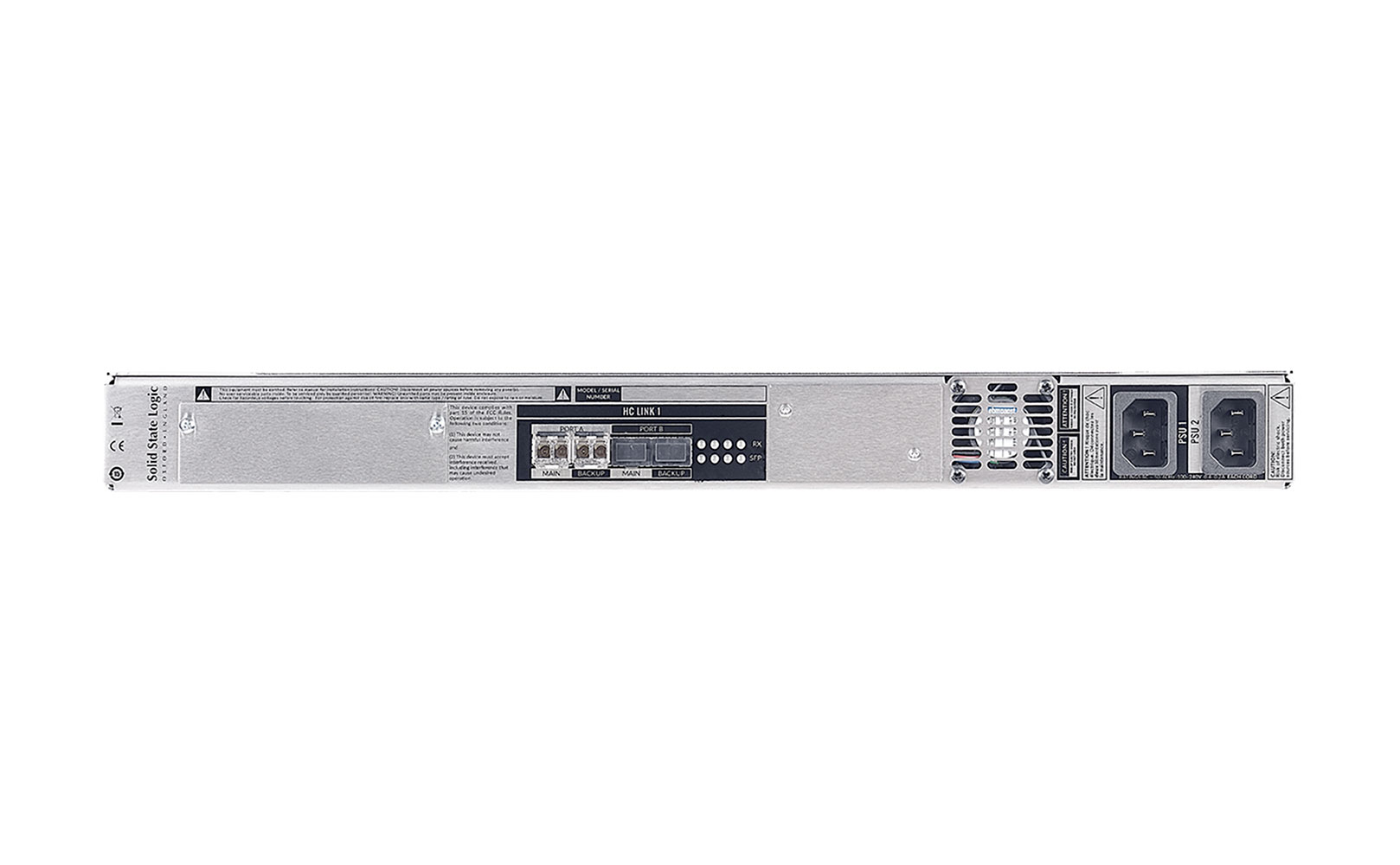

Pour les installations fixes ne nécessitant pas de connexions renforcées, le BL II Bridge offre également 256 canaux audio à 96 kHz entre une console Live et un réseau Dante, grâce au protocole Blacklight II à large bande passante développé par SSL.

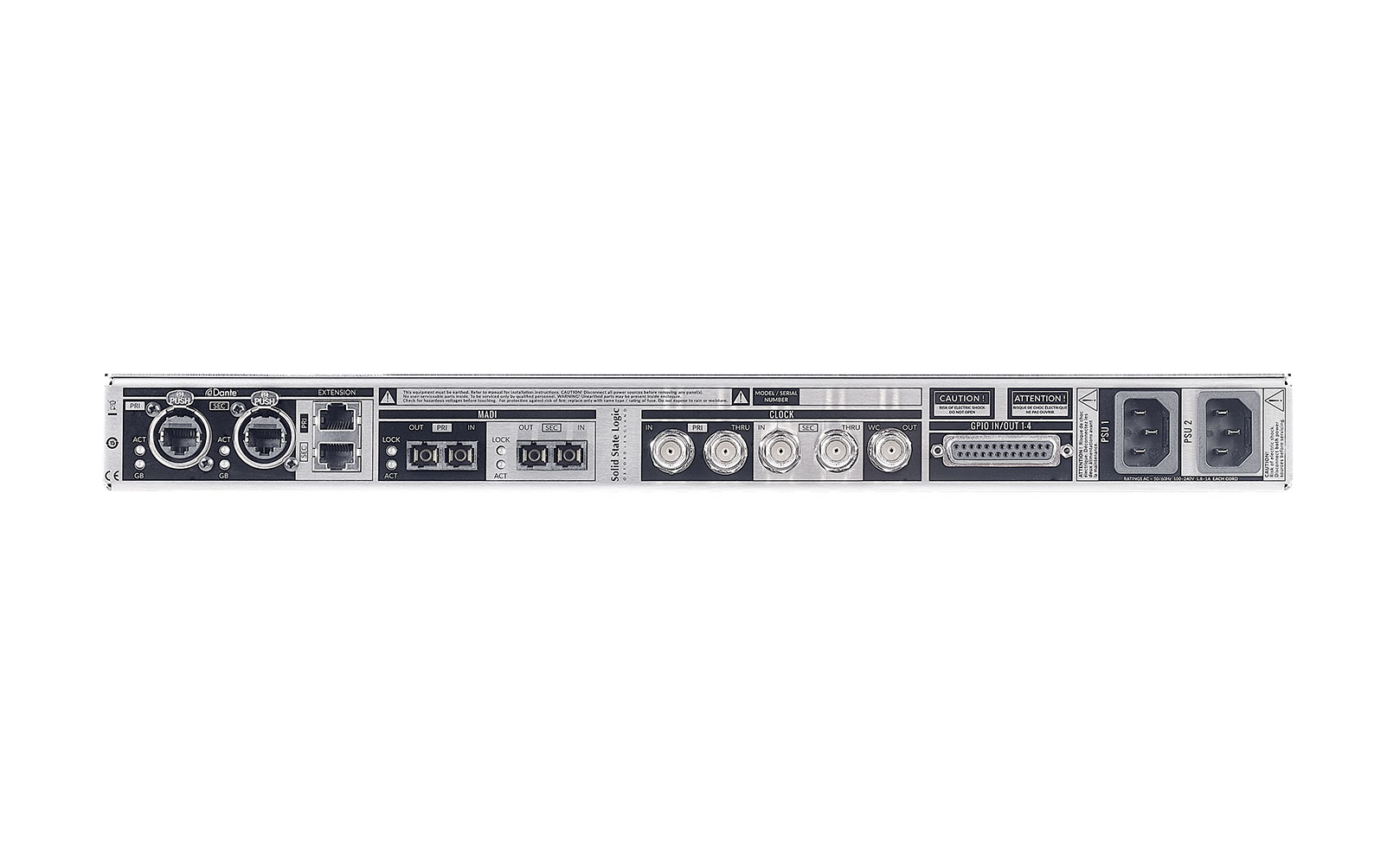

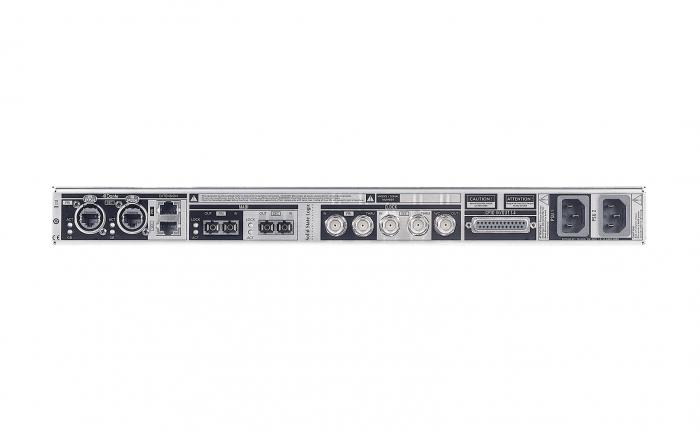

Le SSL Network I/O : MADI-Bridge permet une conversion bidirectionnelle entre le format audio MADI, norme industrielle, et les réseaux audio IP utilisant Dante.
Le MADI-Bridge peut être utilisé avec n'importe quel appareil MADI standard, y compris les consoles L300 et L500. Le MADI-Bridge offre également une conversion bidirectionnelle de fréquence d'échantillonnage entre toutes les fréquences d'échantillonnage asynchrones, de 44,1 kHz à 192 kHz, ainsi que la possibilité d'avoir des domaines d'horloge indépendants entre les deux formats audio. Dante s'étant engagé à se conformer aux normes AVB et AES67, le Bridge est également prêt pour les futurs développements en matière d'audio en réseau.
