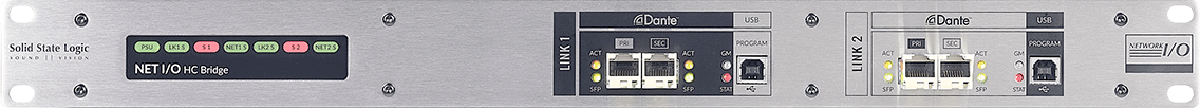

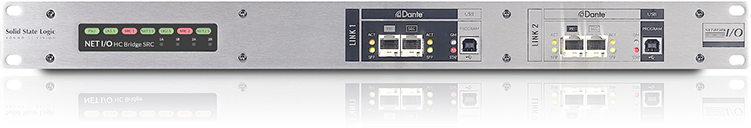

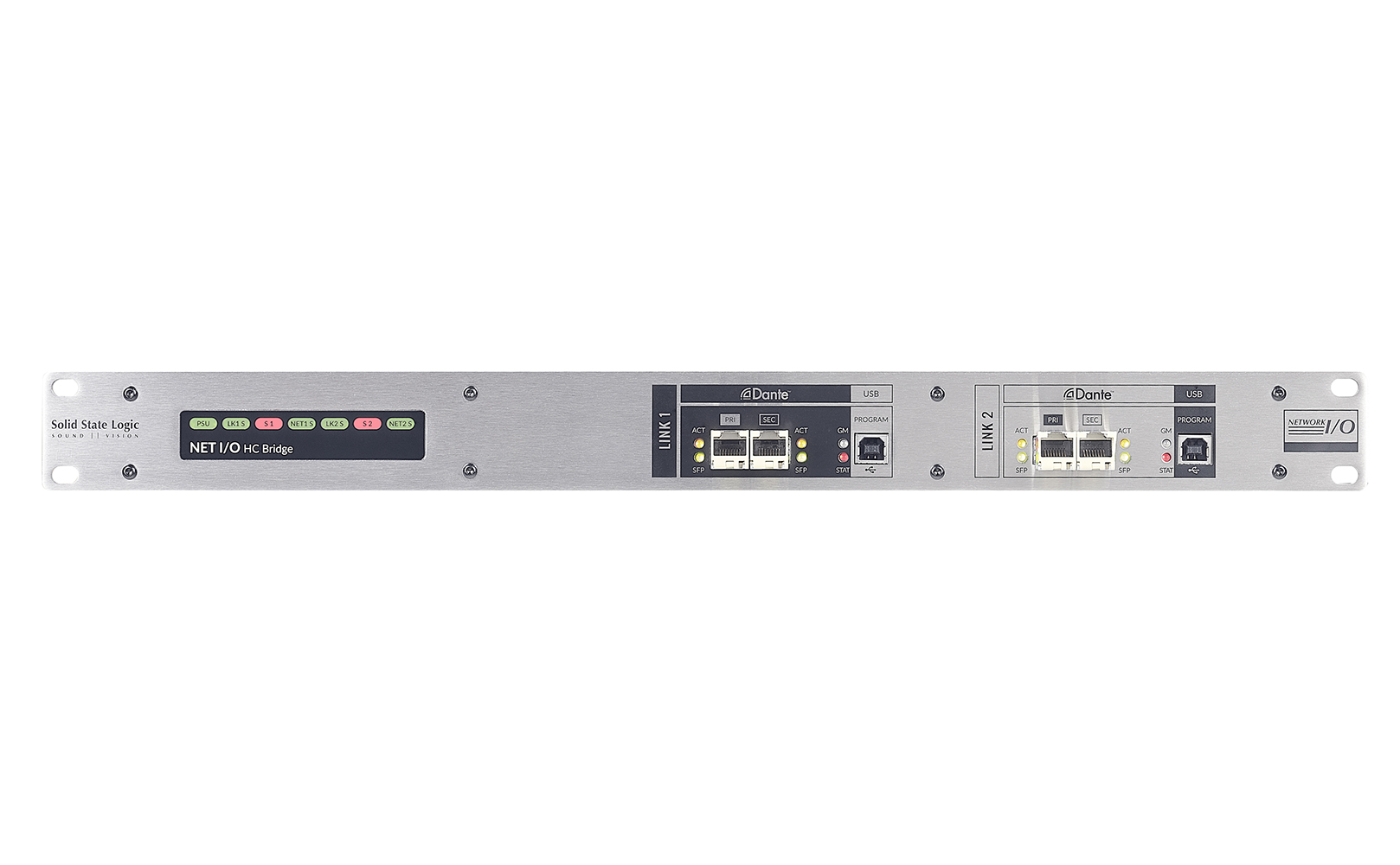

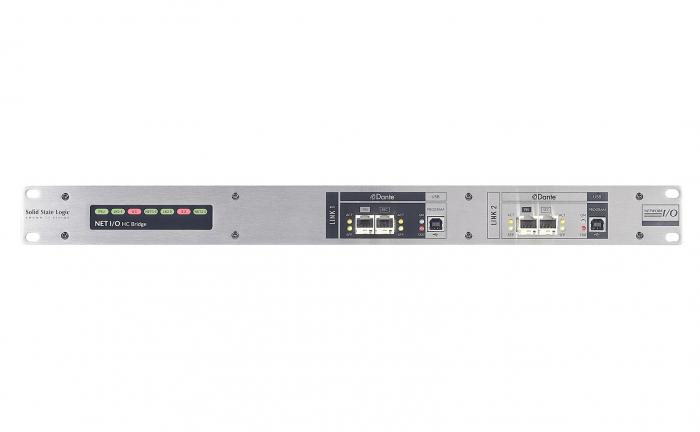

HC Bridge SRC

En tant qu'appareil autonome assurant la conversion ou la séparation des fonctions de contrôle et de découverte entre deux réseaux. La connexion audio série située à l'arrière de l'appareil est reliée par un ou plusieurs câbles à fibre optique entre le HC Link 1 et le HC Link 2. Quatre modules SFP à fibre optique et deux câbles à fibre optique duplex assurent la redondance des connexions. En tant qu'appareil autonome, l'unité peut être utilisée avec ou sans console SSL.

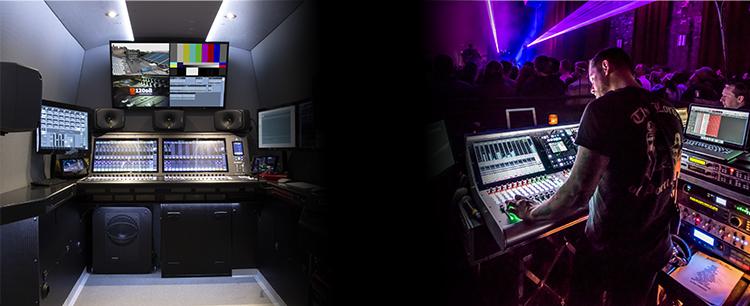

Avec l'utilisation croissante de Dante tant dans les cars régie que dans les infrastructures de festivals et d'événements, la possibilité d'effectuer une « séparation réseau » depuis la scène constitue une option intéressante pour le mixage de diffusion. Une séparation Dante ou réseau s'apparente à une séparation MADI, offrant des gains d'espace et de coût par rapport au déploiement de racks de scène analogiques et de répartiteurs de micro supplémentaires. La conversion de fréquence d'échantillonnage permet aux deux systèmes d'utiliser des sources d'horloge indépendantes. La séparation physique des réseaux via le HC Bridge permet à chaque équipe de partager en toute sécurité les signaux audio sans exposer son réseau à l'autre partie, empêchant ainsi toute modification accidentelle ou malveillante sur l'autre réseau.

Si un système nécessite l'utilisation de deux fréquences d'échantillonnage différentes sur un même réseau, un dispositif de bouclage intégré au réseau offre une solution globale pour partager le signal audio entre les différents appareils. Dante prend en charge plusieurs fréquences d'échantillonnage sur un même réseau, mais seuls les appareils partageant la même fréquence d'échantillonnage peuvent être reliés entre eux au niveau audio. On trouve des exemples de cette configuration dans les tournées, les installations fixes et la diffusion musicale, qu'il s'agisse de consoles SSL ou de consoles d'autres fabricants.

Le système SSL T, les consoles SSL Live et les modules d'E/S réseau prennent en charge simultanément les protocoles Dante et ST 2110 ou AES67 sur le même matériel. Aucune conversion autonome entre Dante et ST 2110 n'est nécessaire. Cependant, pour certaines installations, il est utile de séparer l'infrastructure audio (Dante) et l'infrastructure vidéo (ST 2110), en gardant l'accès à ces signaux distincts. Cela permet de bénéficier des avantages du ST 2110 lors du traitement simultané de l'audio et de la vidéo, tout en profitant des avantages de la création automatique de flux via l'API Dante pour les flux de travail centrés sur l'audio, en particulier lorsque le routage audio mono est requis.

Utilisé comme convertisseur Dante ST 2110-30, un pont HC s'apparente à une connexion SDI ou MADI entre un routeur audio et un routeur vidéo dans un système en bande de base. Comme pour de nombreux choix de conception d'infrastructure, le nombre total de canaux utilisés simultanément et la possibilité prévue d'apporter des modifications – ou non – influencent les choix en matière de connectivité. Un HC Bridge SRC ou un HC Bridge peut être utilisé comme convertisseur Dante et ST 2110-30 (niveaux A, B et C).
